قلب تپنده اسمز معکوس؛ تأمین‌کننده نیروی عظیم برای غلبه بر فشار اسمزی و شکافتن پیوند آب و املاح.

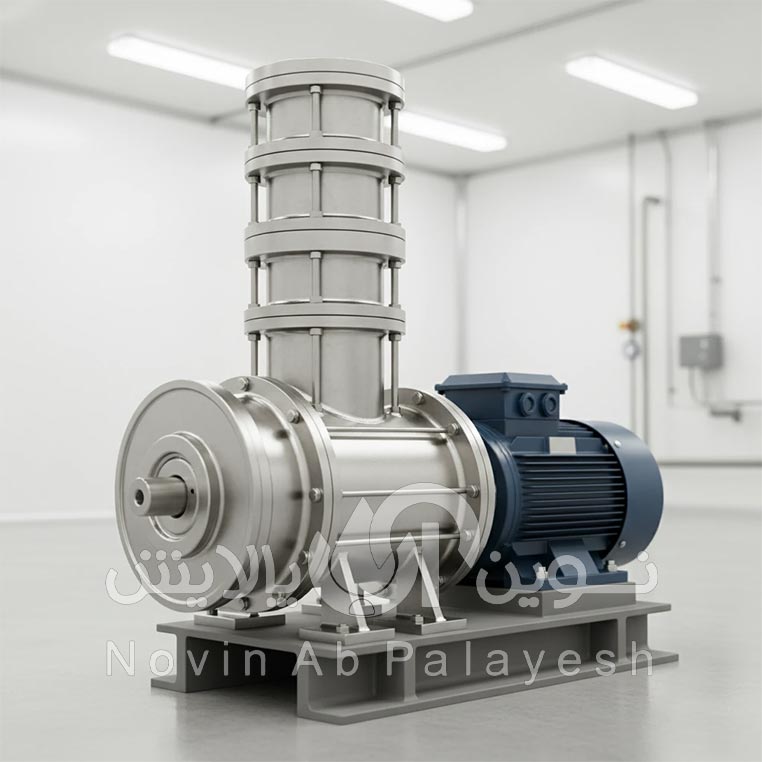

پمپ فشار قوی طبقاتی (Multistage Pump) نیروی محرکه اصلی در سیستم RO است. این پمپ سانتریفیوژ، وظیفه دارد فشار سیال را تا حدی بالا ببرد که بر «فشار اسمزی» طبیعی آب غلبه کرده و مولکول‌های خالص آب را با اعمال نیروی مکانیکیِ مداوم، از منافذ نانومتری ممبران عبور دهد. عملکرد پایدار و بدون لرزشِ این قطعه، وابستگی مطلقی به سلامتِ بخش پیش‌تصفیه دارد؛ چرا که این پمپ برای فشارهای بالا طراحی شده، نه برای پمپاژ ذرات معلق یا کار با حباب‌های هوا، و کوچکترین نوسان در دبی ورودی می‌تواند به یک فاجعه مکانیکی و توقف کل خط تولید منجر شود.

پارامترهای حیاتی در مهندسی پمپاژ طبقاتی:

متریال مقاوم به خوردگی (Corrosion Resistance): استفاده از آلیاژهای مهندسی مانند استیل ضدزنگ SS304، SS316 و در آب‌های شور دریایی از فولادهای داپلکس (Duplex) یا سوپرداپلکس، جهت جلوگیری از خوردگی حفره‌ای (Pitting) ناشی از یون کلراید.

تکنولوژی مکانیکال سیل (Mechanical Seal): قلب آب‌بندی پمپ که از سطوح صیقلی کاربید سیلیکون (SiC) یا تنگستن کاربید ساخته شده است تا بتواند فشار خردکننده آب و اصطکاک ناشی از دور موتور بالا (معمولاً 2900RPM) را بدون نشتی مهار کند.

طراحی هیدرودینامیکی دیفیوزرها: ساختار شبکه‌ای از پروانه‌ها (Impellers) که به صورت سری (طبقاتی) چیده شده‌اند تا فشار آب را در هر مرحله (per stage) به صورت تصاعدی، با بالاترین راندمان (NPSHبهینه) و کمترین ارتعاش افزایش دهند.

⚠️ قاتلان خاموش در محفظه استیل:

باور غلط: «پمپ فشار قوی یک غول صنعتی است؛ اگر آب ورودی کم شد، شیر خروجی را می‌بندیم تا فشار جبران شود!»

تشخیص مهندسی نوین آب پالایش: این پمپ‌ها به شدت ظریف و آسیب‌پذیر هستند! بزرگترین عامل متلاشی شدن این پمپ‌ها، پدیده «مکش خشک» (Dry Running) است. اگر به دلیل کثیفی فیلترهای میکرونی، آب کافی به پمپ نرسد و سوئیچ فشار پایین (LPS) نیز از مدار خارج شده باشد، کارکرد خشکِ پمپ حتی برای ثانیه، باعث افزایش شدید اصطکاک و ذوب شدن مکانیکال سیل می‌شود. دردِ مهلکِ دیگر، «کاویتاسیون» (Cavitation) است؛ اگر صدای کارکرد پمپ شبیه به «برخورد تیله‌های شیشه‌ای درون لوله» است، حباب‌های بخار در حال منفجر شدن و سوراخ کردن پروانه‌های استیل شما از داخل هستند

🎧 آموزش صوتی و ویدئویی: تشخیص کاویتاسیون از روی صدای پمپ

📈 راهنمای تطبیق منحنی عملکرد (H-Q Curve) با ظرفیت ممبران

بادیگاردهای الکترومکانیکی سیستم؛ خط قرمز ایمنی در برابر انفجار لوله‌ها و مرگِ پمپ طبقاتی.

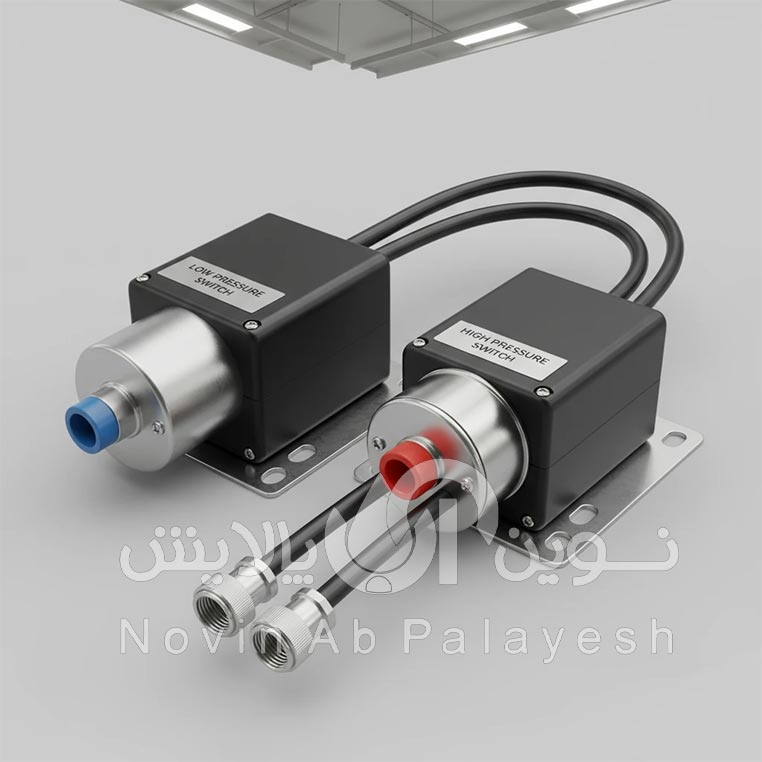

سوئیچ‌های فشار پایین () و فشار بالا ()، نگهبانان بی‌ادعا اما حیاتیِ سیستم اسمز معکوس () هستند. این تجهیزاتِ ابزار دقیق، تغییرات فشار هیدرولیکی سیال را در کسری از ثانیه حس کرده و آن را به سیگنال‌های الکتریکی (فرمان قطع یا وصل) برای تابلو برق تبدیل می‌کنند. سوئیچ فشار پایین () قبل از پمپ طبقاتی نصب می‌شود تا در صورت افت فشارِ آب تغذیه، پمپ را متوقف کرده و از فاجعه مکش خشک جلوگیری کند. متقابلاً، سوئیچ فشار بالا () بعد از پمپ تعبیه می‌شود تا اگر فشار سیستم به دلایلی (مانند بسته بودن مسیر خروجی یا گرفتگی شدید غشا) از حد مجاز فراتر رفت، مدار را قطع کرده و مانع از ترکیدگی هوزینگ‌ها، پاره شدن لوله‌ها و تخریب ممبران‌ها شود.

پارامترهای حیاتی در مهندسی سوئیچ‌های فشار:

باند مرده یا هیسترزیس قابل تنظیم (Adjustable Deadband/Hysteresis): قابلیت تنظیم اختلافِ بین نقطه قطع (Set point) و نقطه وصل مجدد (Reset point)، که از روشن و خاموش شدن‌های مکرر و مخربِ پمپ (Chattering) در فشارهای مرزی جلوگیری می‌کند.

مکانیزم دیافراگمی/پیستونی دقیق (Precise Sensing Mechanism): استفاده از سنسورهای دیافراگمی (برای فشارهای پایین) و پیستونی (برای فشارهای بالا) با متریال مقاوم در برابر خوردگی آب‌های صنعتی، جهت تضمین تکرارپذیری بالای سوئیچ در طول زمان.

کنتاکت‌های الکتریکی با طول عمر بالا (Micro-switch Contacts): کنتاکت‌های نقره یا روکش طلا (در مدل‌های خاص) که ظرفیت تحمل آمپراژ مدار فرمان را در سیکل‌های کاری مداوم و محیط‌های مرطوب صنعتی دارا هستند.

⚠️ خطای مرگبارِ بای‌پس کردن (Bypass):

باور غلط: «دستگاه مدام خطای افت فشار (Low Pressure) میده و پمپ رو خاموش میکنه؛ سیم‌های سوئیچ رو یکسره (جامپر) کنیم تا خط تولید نخوابه!»

تشخیص مهندسی نوین آب پالایش: جامپر کردن سوئیچ‌های فشار در تابلوی برق، معادل بریدن ترمزِ یک تریلی در سراشیبی است! اگر مدام فرمان قطع می‌دهد، مشکل از سوئیچ نیست؛ این یعنی فیلترهای میکرونی شما مسدود شده‌اند یا پمپ تغذیه افت دبی دارد. بای‌پس کردن این سوئیچ به معنای ذوب شدنِ قطعی مکانیکال سیلِ پمپ فشار قوی در کمتر از چند دقیقه است. از سوی دیگر، اگر مکرراً عمل می‌کند، به احتمال قوی شیر پساب (Reject Valve) بیش از حد بسته شده یا ممبران‌ها دچار رسوب‌گرفتگی کریستالی (Scaling) شدیدی شده‌اند. سوئیچ‌ها مقصر نیستند؛ آن‌ها فقط آژیر خطر را به صدا درمی‌آورند.

⚙️ آموزش کالیبراسیون و تنظیم پیچ دلتا () در سوئیچ‌ها

📥 دانلود چک‌لیست عیب‌یابی «علت روشن/خاموش شدن مکرر پمپ »

فرماندهِ نرخ بازیابی ()؛ تنظیم‌کننده هوشمند فشار و مرزبانِ طول عمر ممبران‌ها.

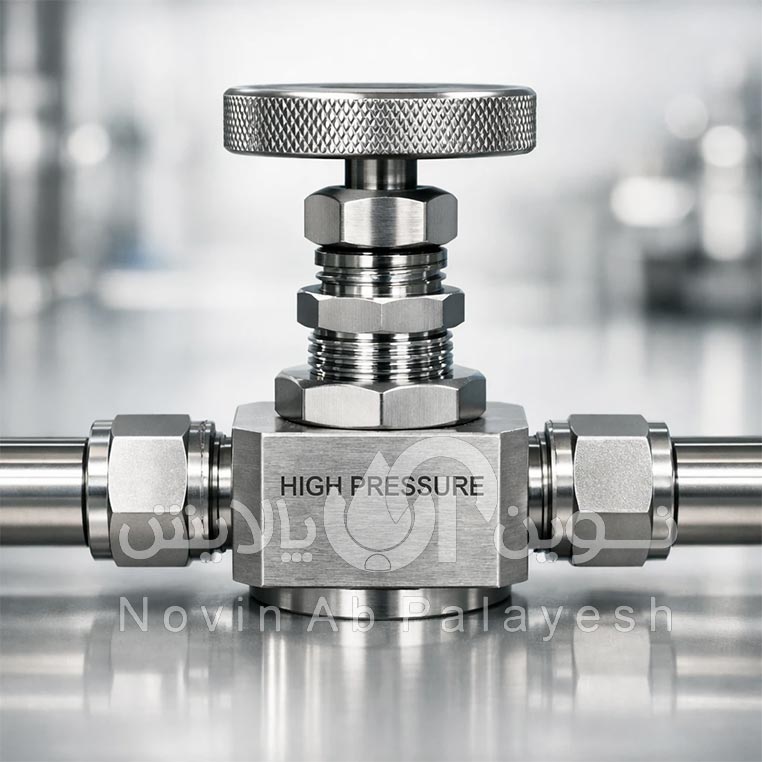

شیر تنظیم فشار (معمولاً از نوع سوزنی یا بشقابی)، قطعه‌ای استراتژیک در خط پساب (Concentrate) سیستم است. وظیفه اصلی این شیر، ایجاد مقاومت در برابر جریان آب و تولید یک پس‌فشار (Backpressure) دقیق در داخل هوزینگ‌هاست؛ نیرویی که آب را مجبور می‌کند از منافذ میکروسکوپی غشای ممبران عبور کند. با چرخاندنِ میلی‌متریِ فلکه این شیر، اپراتور نسبت آب تصفیه‌شده به آب دورریز (نرخ بازیابی یا Recavery Rate) را تنظیم می‌کند. کوچکترین خطای مکانیکی در این شیر، می‌تواند تعادل هیدرولیکی کل سیستم را بر هم زده و منجر به رسوب‌گذاری شدید یا افت تولید شود.

پارامترهای حیاتی در مهندسی شیرهای تنظیم:

دقت کالیبراسیون و کنترل خطی (Fine Flow Control): طراحی مخروطیِ پلاگ (در شیرهای سوزنی) یا ساختار بشقابی، امکان کنترل خطی و میلی‌متریِ دبی پساب را بدون ایجاد نوسان و لرزش در گیج‌های فشار فراهم می‌کند.

مقاومت سایشی در برابر املاح تغلیظ شده (Erosion Resistance): استفاده از آلیاژهای سخت‌کاری شده (مانند استیل یا آلیاژهای پایه نیکل) برای مقاومت در برابر سایشِ ناشی از سرعت بالای عبور آب با غلظت بالای املاح (TDS) از یک اوریفیسِ تنگ.

مقاومت در برابر کاویتاسیون شیر (Anti-Cavitation Design): ساختار هندسی محفظه به گونه‌ای طراحی شده است تا انرژی تخریب‌گر ناشی از افت فشار ناگهانی (شدید در دو سر شیر) را مهار کرده و از خوردگیِ حفره‌ایِ نشیمنگاه (Seat) شیر جلوگیری کند.

⚠️ خودکشی مهندسی برای چند لیتر آب بیشتر!

باور غلط: «آب زیادی از لوله پساب به هدر می‌رود؛ شیر تنظیم را تا جای ممکن می‌بندیم تا آب تصفیه شده بیشتری (Recovery بالاتر) تولید کنیم!»

تشخیص مهندسی نوین آب پالایش: خفه کردنِ خط پساب، سریع‌ترین راه برای سیمان کردنِ ممبران‌هاست! وقتی شیر تنظیم را بیش از حد مجاز می‌بندید، پدیده‌ای مخرب به نام «پلاریزاسیون غلظتی» (Concentration Polarization) در سطح غشا رخ می‌دهد. سرعت آبِ روبنده کاهش یافته و املاح فرصت پیدا می‌کنند تا با سرعت وحشتناکی روی سطح ممبران کریستال شوند (). دردِ پنهانِ دیگر، خورده شدنِ سیتِ شیر (Seat Erosion) در اثر سرعت بالای آب در منافذ نیمه‌بسته است؛ پس از مدتی شیر دیگر آب‌بندی نمی‌شود و فشار سیستم دائماً افت می‌کند. شما برای افزایش ۵ درصدی راندمان، ممبران‌های چند ده میلیونی خود را قربانی می‌کنید.

🧮 محاسبه‌گر آنلاین: تعیین نرخ مجاز برای جلوگیری از رسوب

🔧 آموزش ویدئویی: تشخیص خوردگی داخلی و خرابی شیر سوزنی پساب

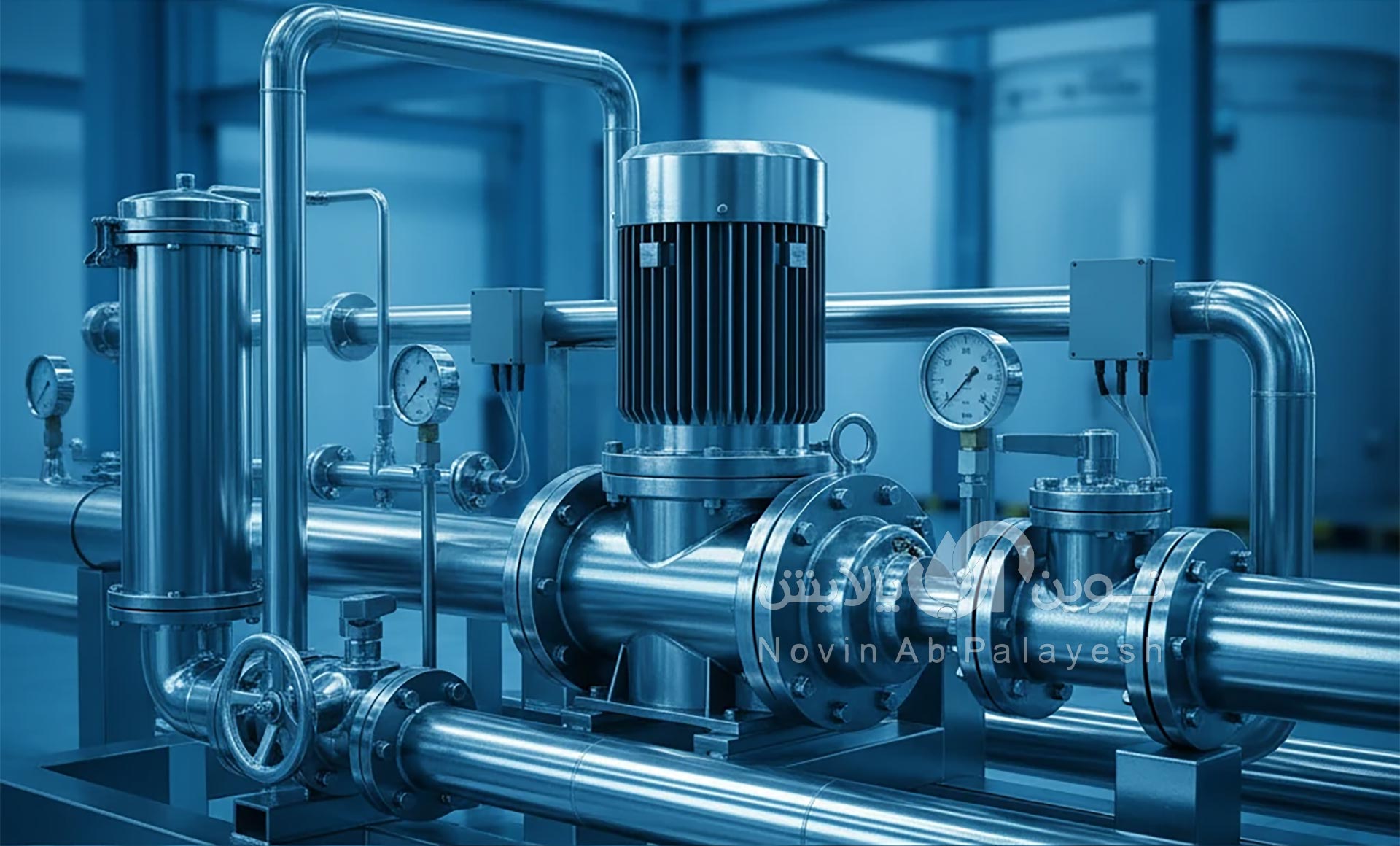

اثر دومینوی خرابی در سیستم‌های RO: چگونه غفلت در ۳ قطعه ساده، قلب تصفیه آب صنعتی را از کار می‌اندازد؟

مقدمه: توهم صرفه‌جویی و کابوس توقف خط تولید

در دنیای بهره‌برداری از دستگاه‌های تصفیه آب صنعتی ()، یک قانون نانوشته اما بی‌رحم وجود دارد: «دستگاه هرگز به یکباره نمی‌میرد، بلکه قطعه به قطعه زجرکش می‌شود!»

بسیاری از مدیران فنی و اپراتورها تصور می‌کنند خرابی‌های میلیونی (مانند پاره شدن ممبران‌ها یا سوختن پمپ طبقاتی) حوادثی ناگهانی هستند. اما حقیقت مهندسی این است که این فجایع، تنها حلقه آخر از یک «زنجیره خرابی» یا «اثر دومینو» هستند. غفلت در نگهداری، عدم کالیبراسیون و نادیده گرفتن هشدارهای سه قطعه به ظاهر ساده (پمپ تغذیه، سوئیچ‌های فشار و شیر تنظیم پساب)، به راحتی می‌تواند خساراتی معادل ده‌ها میلیون تومان به بار آورده و خط تولید شما را روزها متوقف کند.

این مقاله، یک راهنمای جامع و یک هشدار مهندسی است. در ادامه بررسی می‌کنیم که چگونه کم‌کاری در سلامت این سه بخش، سایر قطعات حیاتی دستگاه تصفیه آب صنعتی را به نابودی می‌کشاند.

دومینوی اول: پمپ تغذیه (Feed Pump)؛ وقتی نیروی محرکه به قاتل خاموش تبدیل می‌شود

پمپ تغذیه وظیفه تامین فشار اولیه و غلبه بر افت فشار فیلترهای شنی، کربنی و میکرونی را بر عهده دارد. اما اگر این قطعه دچار مشکل شود و تعمیرات دوره‌ای آن نادیده گرفته شود، چه اتفاقی می‌افتد؟

۱. پدیده کاویتاسیون (Cavitation) و تخریب پمپ طبقاتی (High Pressure Pump)

اگر پمپ تغذیه به دلیل خرابی پروانه‌ها، نشتی هوا از سیل مکانیکی، یا گرفتگی صافی ورودی نتواند دبی و فشار اولیه (معمولاً حدود تا بار) را تامین کند، پمپ فشار قوی (قلب تپنده دستگاه) دچار مکش خشک (Dry Running) یا کاویتاسیون می‌شود.

در این حالت، حباب‌های بخار در داخل پمپ فشار قوی تشکیل شده و با شدت به پروانه‌ها برخورد می‌کنند. صدای زوزه یا برخورد تیله در پمپ طبقاتی، صدای خرد شدن پروانه‌های گران‌قیمت آن است! افت فشار پمپ تغذیه، مکانیکال سیل پمپ اصلی را در کمتر از چند دقیقه ذوب می‌کند.

۲. گرفتگی زودرس ممبران‌ها (Fouling)

ضعف در پمپ تغذیه باعث می‌شود شستشوی معکوس (Backwash) فیلترهای پیش‌تصفیه با دبی و فشار کافی انجام نشود. نتیجه؟ مدیاها (سیلیس و کربن) کلوخه می‌شوند و بار آلودگی مستقیماً وارد فیلترهای میکرونی و سپس ممبران‌های می‌شود. در این حالت، شما هزینه‌ای چند برابری برای تعویض زودهنگام ممبران‌ها پرداخت خواهید کرد.

دومینوی دوم: سوئیچ‌های فشار ( و )؛ فلج کردن سیستم عصبی دستگاه

سوئیچ‌های فشار پایین و بالا، بادیگاردهای سیستم هستند. بزرگترین خطای مرگبار اپراتوری در این بخش، «بای‌پس کردن» (Jumpering) یا یکسره کردن سیم‌های این سوئیچ‌ها در تابلو برق است.

۱. انفجار هوزینگ‌ها و پارگی خطوط لوله

فرض کنید شیر پساب بیش از حد بسته شده یا ممبران‌ها کیپ شده‌اند و فشار سیستم به شدت در حال بالا رفتن است. سوئیچ فشار بالا () وظیفه دارد مدار را قطع کند. اگر این سوئیچ خراب باشد یا کالیبره نباشد (هیسترزیس نامناسب)، پمپ فشار قوی با تمام توان به پمپاژ ادامه می‌دهد. نتیجه این امر، ترکیدگی پرشر وسل‌ها (Vessels)، در رفتن اتصالات فشار قوی و حتی آسیب جانی به اپراتور به دلیل پرتاب قطعات است.

۲. سوختن الکتروموتورها در اثر نوسان ()

اگر پیچ دلتا () در سوئیچ‌ها به درستی تنظیم نشود، سیستم مدام در مرز فشار قطع و وصل، فرمان خاموش و روشن شدن به پمپ می‌دهد. این پدیده باعث استارت و استپ‌های مکرر و کشیدن آمپر بالا توسط الکتروموتور (Inrush Current) می‌شود. کنتاکتورهای تابلو برق خال می‌زنند و در نهایت سیم‌پیچ الکتروموتور پمپ فشار قوی می‌سوزد.

دومینوی سوم: شیر تنظیم فشار پساب؛ خودکشی مهندسی برای چند لیتر آب بیشتر!

شیر تنظیم فشار (Needle/Globe Valve) کنترل‌کننده نرخ بازیابی (Recavery Rate) است. دستکاری غیرتخصصی این شیر، سریع‌ترین راه برای نابودی هسته مرکزی سیستم است.

۱. خفگی ممبران در اثر پلاریزاسیون غلظتی (Concentration Polarization)

بستن بیش از حد شیر تنظیم برای تولید آب تصفیه شده بیشتر، باعث کاهش شدید سرعت آبِ روبنده در سطح غشای ممبران می‌شود. این کار باعث انباشت سریع املاح () نظیر کربنات کلسیم و سولفات روی سطح پلی‌آمید ممبران می‌شود. ممبرانی که می‌توانست ۳ سال عمر کند، در کمتر از ۳ ماه کاملاً کیپ (سیمان) می‌شود و حتی قوی‌ترین اسیدشویی‌ها () نیز قادر به احیای آن نخواهند بود.

۲. افت راندمان به دلیل خوردگی نشیمنگاه (Seat Erosion)

اگر از شیرهای بی‌کیفیت استفاده کنید یا سرویس دوره‌ای انجام نشود، عبور آب با غلظت بالای املاح (بالا) و سرعت زیاد از یک اوریفیس تنگ، باعث ساییدگی و خوردگی داخلی شیر می‌شود. در این حالت، شیر دیگر آب‌بندی نمی‌شود؛ در نتیجه هرچقدر هم فلکه را ببندید، سیستم نمی‌تواند فشار لازم برای غلبه بر فشار اسمزی را تامین کند. پمپ با حداکثر توان کار می‌کند اما آب تولیدی به شدت کاهش می‌یابد.

نتیجه‌گیری: تغییر نگرش از «واکنش» به «پیشگیری مهندسی»

دستگاه تصفیه آب صنعتی یک سیستم یکپارچه دینامیکی است. وقتی خطا می‌دهد، پمپ را یکسره نکنید؛ به دنبال علت افت فشار در پمپ تغذیه بگردید. وقتی فشار بالا نمی‌رود، به جای فشار آوردن به پمپ طبقاتی، سلامت شیر سوزنی و گرفتگی ممبران‌ها را بررسی کنید.

نگهداری اصولی و استفاده از قطعات اورجینال در این سه بخش، نه یک هزینه، بلکه یک «بیمه مهندسی» برای قطعات گران‌قیمتِ چند صد میلیونی (مانند ممبران‌ها و پمپ‌های طبقاتی) است. برای جلوگیری از اثر دومینوی خرابی، نیازمند تجهیزات کالیبره‌شده، قطعات با متریال مهندسی (مانند ) و مشاوره‌ای تخصصی هستید تا زنجیره خرابی را قبل از رسیدن به قلب سیستم قطع کنید.
