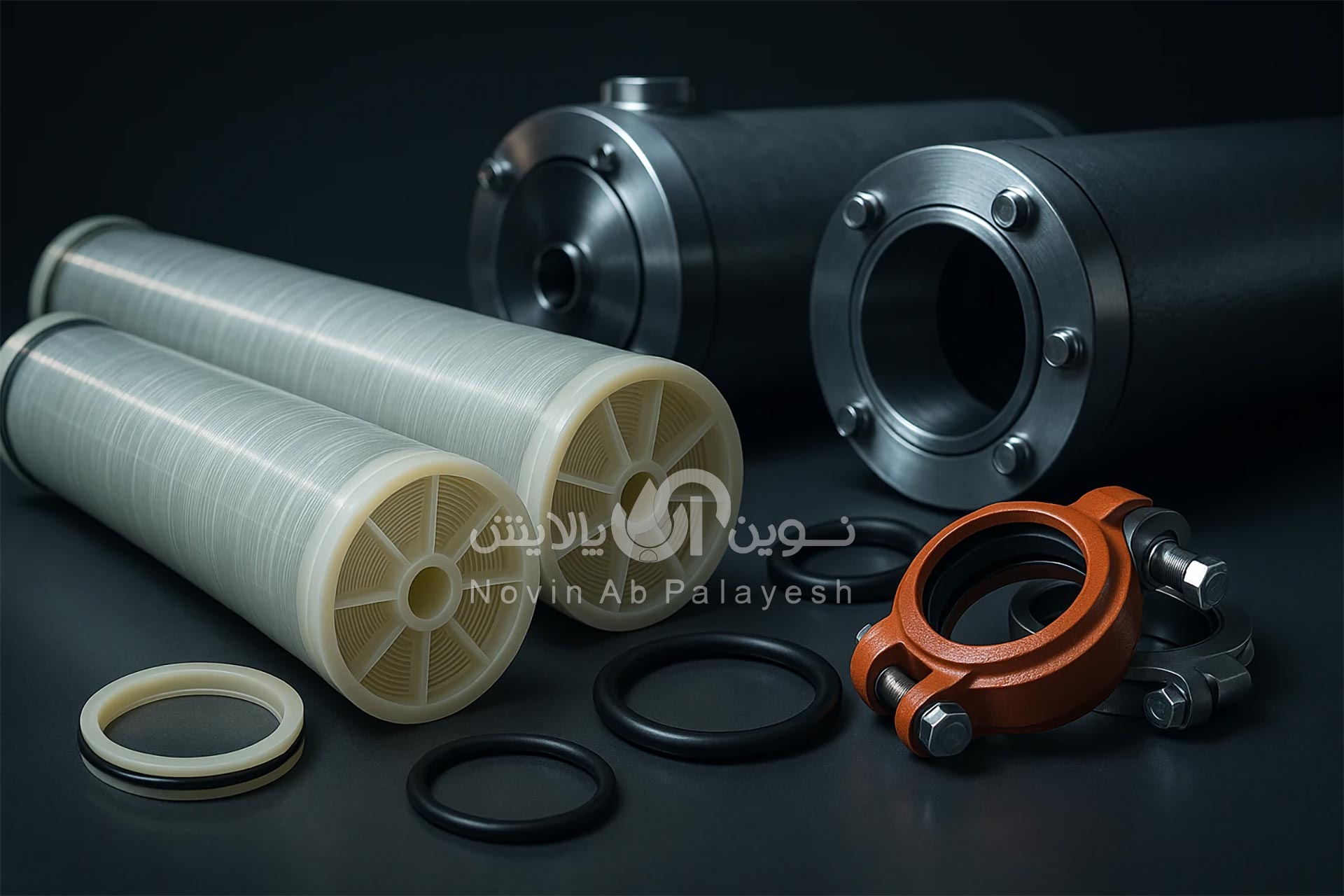

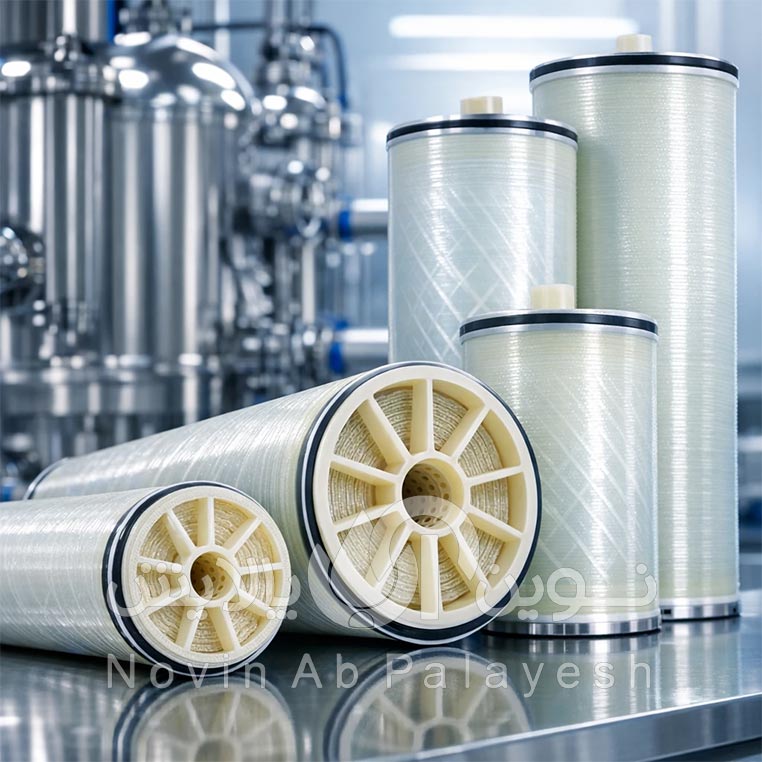

ممبران‌های RO (RO Membranes)؛ هسته مرکزی جداسازی مولکولی

نقطه بحرانی؛ جایی که غشای نیمه‌تراوا، مرز بین آب خالص و املاح را تعیین می‌کند.

ممبران‌ها، قلب تپنده و دقیق‌ترین فیلتر در کل فرآیند تصفیه آب صنعتی هستند. این‌ها صرفاً یک فیلتر ساده نیستند؛ بلکه غشاهای پلیمری پیچیده‌ای هستند که تحت فشار بالا، به مولکول‌های آب اجازه عبور می‌دهند اما یون‌های نمک، باکتری‌ها، ویروس‌ها و تقریباً تمام املاح محلول را به دام می‌اندازند. سلامت، یکپارچگی و تمیزی این غشاها، به طور مستقیم بر کیفیت آب نهایی ()، حجم آب تولیدی (دبی)، فشار کاری سیستم و در نهایت، طول عمر پمپ فشار قوی و هزینه‌های انرژی شما تأثیر می‌گذارد. هرگونه غفلت در این بخش، به معنای اتلاف سرمایه و افت کیفیت محصول نهایی است.

آناتومی مهندسی یک ممبران RO:

ساختار چندلایه کامپوزیتی (TFC): هر ممبران از سه لایه اصلی تشکیل شده است:

لایه فعال پلی‌آمید (Polyamide): لایه‌ای فوق‌العاده نازک (حدود میکرون) که عمل جداسازی مولکولی را انجام می‌دهد.

لایه متخلخل پلی‌سولفون (Polysulfone): لایه‌ای مقاوم که به عنوان تکیه‌گاه مکانیکی برای لایه شکننده پلی‌آمید عمل می‌کند.

لایه نگهدارنده پلی‌استر (Polyester Fabric): یک بافت غیرپارچه‌ای که ساختار کلی را در برابر فشارهای هیدرولیکی بالا حفظ می‌کند.

نرخ دفع نمک استاندارد (Salt Rejection Rate): توانایی جداسازی املاح که معمولاً بین تا برای در شرایط استاندارد آزمایشگاهی (STC) تعریف می‌شود. این پارامتر، خلوص آب خروجی شما را تضمین می‌کند.

تکنولوژی پیچش مارپیچی (Spiral Wound): برای جای دادن حداکثر سطح فعال غشا (تا فوت مربع) در یک حجم استوانه‌ای کوچک، لایه‌های ممبران به دور یک لوله مرکزی پیچیده می‌شوند. این طراحی هوشمندانه، بازدهی سیستم را به شدت افزایش می‌دهد.

⚠️ زنگ خطر؛ تعویض ممبران، آخرین راه حل است، نه اولین!

باور غلط رایج: «آب خروجی بالا رفته یا دبی تولید کم شده، پس حتماً عمر ممبران تمام شده و باید آن را عوض کرد!»

تشخیص مهندسی نوین آب پالایش: این نتیجه‌گیری عجولانه، گران‌ترین اشتباه در نگهداری سیستم است. در بیش از موارد، افت عملکرد ممبران ناشی از عوامل قابل حلی است که نیازی به تعویض ندارند:

گرفتگی بیولوژیکی و آلی (Bio-fouling): رشد لجن و بایوفیلم روی سطح ممبران به دلیل پیش‌تصفیه ضعیف.

رسوب‌گذاری معدنی (Scaling): تشکیل بلورهای سخت کربنات کلسیم، سولفات باریم یا سیلیکا به دلیل اشباع شدن آب پساب.

اکسیداسیون شیمیایی (Oxidation): حمله کلر آزاد یا سایر اکسیدکننده‌ها به لایه پلی‌آمید که باعث پارگی و آسیب دائمی به ممبران می‌شود (غیرقابل بازگشت).

خرابی اورینگ آب‌بندی (Brine Seal Failure): پارگی یا جابجایی اورینگ بین ممبران‌ها که باعث نشت آب شور پساب به خط آب تصفیه شده و افزایش ناگهانی می‌شود.

راهکار چیست؟ قبل از هر اقدامی، با اندازه‌گیری افت فشار () در طول هوزینگ‌ها و نرمال‌سازی دبی تولید، می‌توان علت اصلی (رسوب، گرفتگی یا خرابی فیزیکی) را با دقت تشخیص داد.

🔍 شروع عیب‌یابی قدم به قدم ممبران (مقاله جامع)

🛒 استعلام قیمت و مشخصات فنی ممبران‌های اورجینال FilmTec و Toray

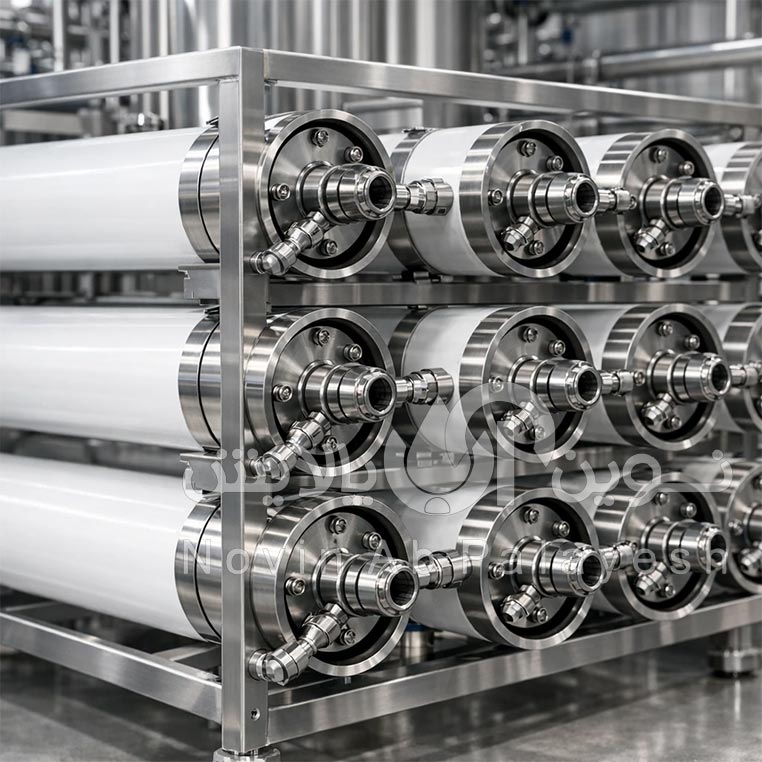

پرشر وسل‌ها (Pressure Vessels)؛ محفظه فشار بالای ممبران

سنگر مستحکم فشار بالا؛ جایی که ایمنی اپراتور و پایداری هیدرولیکی سیستم به هم گره می‌خورد.

پرشر وسل‌ها صرفاً یک لوله پلاستیکی یا فلزی ساده نیستند؛ آن‌ها مخازن تحت فشار مهندسی‌شده‌ای هستند که وظیفه خطیر نگهداری ممبران‌های را در برابر فشارهای هیدرولیکی خردکننده (از تا بیش از ) بر عهده دارند. این محفظه‌ها جریان آب خام (Feed)، آب تصفیه شده (Permeate) و پساب (Brine) را به دقت هدایت و ایزوله می‌کنند. کیفیت ساخت وسل، نه تنها طول عمر ممبران‌ها را تضمین می‌کند، بلکه مستقیماً با ایمنی جانی اپراتورها در محیط کارخانه در ارتباط است. یک پرشر وسل غیراستاندارد، یک بمب ساعتی در خط تولید شماست.

آناتومی مهندسی پرشر وسل:

متریال بدنه (): استفاده از پلاستیک تقویت‌شده با الیاف شیشه (Fiberglass Reinforced Plastic) با رزین اپوکسی که مقاومت فوق‌العاده‌ای در برابر خوردگی آب شور و تنش‌های مکانیکی دارد.

کلاس‌های تحمل فشار (Pressure Ratings): طراحی شده در محدوده‌های استاندارد صنعتی شامل , , , و بسته به نوع آب (لب‌شور تا آب دریا).

پیکربندی پورت‌ها (Port Configuration):

پورت انتهایی (End-Port): ورود و خروج آب از درپوش‌ها (مناسب برای سیستم‌های کوچکتر).

پورت جانبی (Side-Port): ورود و خروج آب از بدنه وسل (ایده‌آل برای سیستم‌های صنعتی بزرگ با چیدمان موازی چندگانه جهت کاهش افت فشار).

سیستم قفل درپوش (End-Cap Assembly): استفاده از حلقه‌های نگهدارنده (Retaining Rings) و اورینگ‌های دقیق (غالباً از جنس ) برای آب‌بندی مطلق در فشارهای بالا.

⚠️ زنگ خطر؛ نشتی وسل با سفت کردن بیشتر حل نمی‌شود!

باور غلط رایج: «درپوش وسل نشتی دارد، پس باید پیچ‌های کپ (End-Cap) را محکم‌تر کنیم یا به اورینگ‌ها گریس معمولی بزنیم!»

تشخیص مهندسی: این یکی از خطرناک‌ترین اشتباهات اپراتوری است. فشار آوردن بیش از حد به درپوش، باعث دفرمه شدن آن و ترک خوردن رزین بدنه وسل می‌شود. مشکلات اصلی پرشر وسل‌ها معمولاً ریشه در این عوامل دارند:

تخریب اورینگ‌ها (O-ring Degradation): استفاده از روان‌کننده‌های پایه نفتی (مانند وازلین) باعث تورم و پارگی اورینگ‌های می‌شود. (فقط باید از گریس سیلیکونی استفاده شود).

ضربه قوچ (Water Hammer): استارت ناگهانی پمپ طبقاتی (بدون درایو یا شیر نرم)، باعث ایجاد ترک‌های مویی (Micro-cracks) در ساختار فایبرگلاس وسل می‌شود که در نهایت به ترکیدگی می‌انجامد.

تلسکوپی شدن ممبران (Telescoping): عدم نصب صحیح قطعه “تراست رینگ” (Thrust Ring) در سمت خروجی وسل، باعث حرکت ممبران بر اثر فشار و پاره شدن لایه‌های آن درون وسل می‌شود.

🛠️ راهنمای عیب‌یابی نشتی درپوش وسل و تعویض اورینگ‌ها

🛒 استعلام قیمت پرشر وسل‌های اصلی (Codeline, Protec, ROPV)

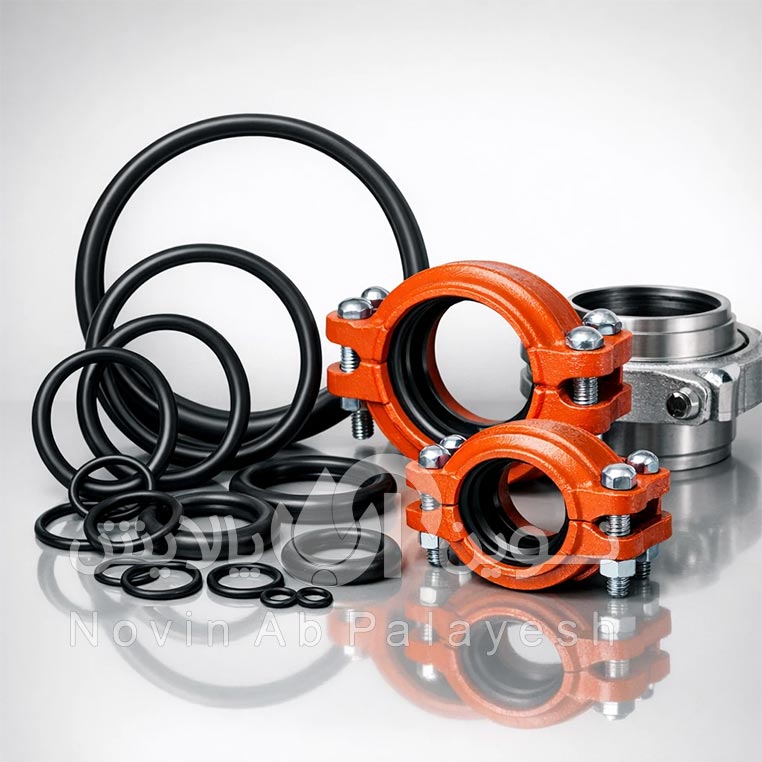

اورینگ‌ها و اتصالات ویکتولیک (O-Rings & Victaulic Couplings)؛ قهرمانان خاموش آب‌بندی

مفاصل انعطاف‌پذیر و نفوذناپذیر ؛ مهارکنندگان فشار عظیم هیدرولیکی بدون حتی یک قطره نشتی.

در سیستم‌های اسمز معکوس صنعتی، به دلیل نیاز به باز و بسته کردن مکرر قطعات برای تعمیر و شستشو، و همچنین وجود لرزش‌های دائمی پمپ طبقاتی، استفاده از اتصالات جوشی یا رزوه‌ای در خطوط فشار بالا (High Pressure) منطقی نیست. در اینجا کوپلینگ‌های شیاردار (Victaulic) و اورینگ‌های آب‌بندی وارد عمل می‌شوند. این اتصالات نه تنها فشارهای تا مرز را به راحتی تحمل می‌کنند، بلکه به عنوان «ضربه‌گیر» عمل کرده و ارتعاشات مخرب سیستم را جذب می‌کنند تا از شکستگی لوله‌ها و هوزینگ‌ها جلوگیری شود.

آناتومی مهندسی اتصالات و آب‌بندها:

متریال کوپلینگ (Housing Material): ساخته شده از استنلس استیل گرید یا مقاوم در برابر خوردگی آب با بالا.

طراحی انعطاف‌پذیر (Flexible vs Rigid): کوپلینگ‌های انعطاف‌پذیر اجازه انبساط حرارتی و انحرافات جزئی زاویه‌ای را می‌دهند و تنش را از روی پرشر وسل‌ها برمی‌دارند.

گسکت‌های C-شکل و اورینگ‌ها: واشرهای مخصوص با طراحی C-Shape که با افزایش فشار آب، لبه‌های آن‌ها بیشتر به لوله می‌چسبد و آب‌بندی قوی‌تری ایجاد می‌کند (Self-Sealing).

متریال الاستومر (): استفاده از لاستیک اتیلن پروپیلن داین مونومر () که بهترین مقاومت شیمیایی را در برابر آب و مواد شستشوی اسیدی/بازی (CIP) دارد.

⚠️ زنگ خطر؛ قاتل خاموش اورینگ‌ها را بشناسید!

باور غلط رایج: «برای جا زدن راحت‌تر لوله‌ها در کوپلینگ یا جاگذاری ممبران، می‌توانیم از روغن چرخ، گریس معمولی یا وازلین استفاده کنیم. اگر هم نشتی داد، پیچ‌های کوپلینگ را تا انتها سفت می‌کنیم!»

تشخیص مهندسی: این دو اشتباه، عامل نشتی‌ها و ترکیدگی‌های ناگهانی در اتصالات هستند:

تخریب شیمیایی با روان‌کارهای نفتی: واشرها و اورینگ‌های به شدت در برابر مواد پایه نفتی (مثل وازلین و گریس‌های صنعتی) حساس هستند. تماس با این مواد باعث تورم، دفرمه شدن و متلاشی شدن سریع اورینگ در زیر فشار می‌شود. (تنها روان‌کار مجاز: گریس سیلیکونی یا گلیسیرین).

گاز گرفتن اورینگ (Pinching): سفت کردن نامتقارن و بیش از حد پیچ‌های ویکتولیک، باعث له شدن و پارگی لبه‌های گسکت در میان دو لبه فلزی می‌شود.

عدم تراز لوله‌ها (Misalignment): اگر شیار لوله‌ها کاملاً تراز نباشد، فشار بالا در نهایت باعث “بیرون‌زدگی” (Blowout) گسکت و پاشش خطرناک آب با فشار بالا خواهد شد.

🛠️ آموزش تصویری: نحوه صحیح نصب کوپلینگ ویکتولیک و انتخاب گریس مجاز

🛒 استعلام قیمت کوپلینگ‌های استیل و اورینگ‌های وارداتی

بمب ساعتی در تصفیه‌خانه: اگر قطعات مکانیکی RO سرویس دوره‌ای نشوند، چه فاجعه‌ای رخ می‌دهد؟

مقدمه: توهم سیستم‌های “بدون نیاز به نگهداری”

بسیاری از بهره‌برداران سیستم‌های اسمز معکوس (RO) صنعتی تصور می‌کنند تا زمانی که آب از دستگاه خارج می‌شود و پمپ در حال کار است، همه چیز روی روال است. این یک “خودکشی مهندسی” است. دستگاه RO یک ارگانیسم یکپارچه است که در آن، قطعات ظاهراً ساده‌ای مانند یک اورینگ چند گرمی یا یک کوپلینگ فلزی، در برابر فشارهای خردکننده (گاهی بیش از ) مقاومت می‌کنند. عدم سرویس دوره‌ای این قطعات، یک افت فشار ساده نیست؛ بلکه شروع یک اثر دومینو (Domino Effect) است که مستقیماً قلب سیستم (ممبران‌ها و پمپ طبقاتی) را به نابودی می‌کشاند.

در این مقاله، با رویکرد مهندسی و عیب‌یابی، بررسی می‌کنیم که غفلت از سرویس دوره‌ای پرشر وسل‌ها و اتصالات ویکتولیک چگونه سرمایه شما را از بین می‌برد و راهکار پیشگیری از آن چیست.

۱. پرشر وسل‌ها (Pressure Vessels): وقتی سنگر ممبران‌ها به نقطه ضعف تبدیل می‌شود

بخش I (Information - اطلاعات ساختاری):

پرشر وسل‌ها محفظه‌هایی از جنس فایبرگلاس (FRP) هستند که ممبران‌ها را درون خود جای داده و جریان آب خام، تصفیه‌شده و پساب را در فشارهای بالا مدیریت می‌کنند. این مخازن برای تحمل تنش‌های هیدرولیکی مداوم طراحی شده‌اند و یکپارچگی ساختار آن‌ها برای عملکرد ممبران و ایمنی اپراتور حیاتی است.

بخش A (Agitation - درد، تشخیص و فاجعه):

اگر پرشر وسل‌ها در بازه‌های ۶ ماهه سرویس و بازرسی نشوند، سه اتفاق خاموش اما ویرانگر رخ می‌دهد:

خستگی متریال و ترک‌های مویی (Micro-cracks): استارت و استاپ‌های مکرر پمپ طبقاتی بدون استفاده از درایو (VFD)، پدیده ضربه قوچ (Water Hammer) ایجاد می‌کند. این ضربات در طول زمان باعث ایجاد ترک‌های میکروسکوپی در بافت فایبرگلاس وسل می‌شود. یک روز، بدون هیچ هشدار قبلی، وسل تحت فشار دچار ترکیدگی طولی شده و علاوه بر خسارت مالی، خطر جانی شدیدی برای اپراتور ایجاد می‌کند.

تلسکوپی شدن ممبران (Telescoping): در صورت عدم بازدید از قطعه “تراست رینگ” (Thrust Ring) در درپوش خروجی وسل، فشار دیفرانسیل () بالای آب باعث هل دادن ممبران به سمت جلو می‌شود. این نیروی عظیم، لایه‌های ممبران را مانند یک تلسکوپ از هم باز کرده و ممبران‌های گران‌قیمت شما را برای همیشه نابود می‌کند.

تخریب شیار اورینگ‌ها: انباشت رسوب (Scaling) در لبه‌های درپوش وسل، باعث خورده شدن محل قرارگیری اورینگ می‌شود و نشتی‌های دائمی ایجاد می‌کند که با سفت کردن پیچ‌ها هرگز برطرف نمی‌شوند.

بخش P (Prescription - راهکار و نسخه مهندسی):

پروتکل سرویس دوره‌ای (PM) پرشر وسل:

بازرسی چشمی (Visual Inspection): هر ۳ ماه یک‌بار بدنه بیرونی وسل‌ها را برای یافتن هرگونه شوره‌زدگی، تغییر رنگ فایبرگلاس یا ترک‌های ریز بررسی کنید.

شستشو و روان‌کاری مجاز: در زمان تعویض ممبران‌ها، داخل وسل باید کاملاً با آب شیرین شسته شده و درپوش‌ها صرفاً با گریس سیلیکونی (نه وازلین!) روان‌کاری شوند.

کنترل فشار استارت: برنامه‌ریزی درایو پمپ (Soft Start) به گونه‌ای که رسیدن به فشار نامی حداقل در زمان تا ثانیه انجام شود تا تنش مکانیکی به وسل وارد نگردد.

۲. اورینگ‌ها و اتصالات ویکتولیک: قهرمانان خاموشی که سیستم را غرق می‌کنند

بخش I (Information - اطلاعات ساختاری):

کوپلینگ‌های شیاردار (Victaulic) و گسکت‌های الاستومری (معمولاً EPDM) آن‌ها، مفاصل انعطاف‌پذیر سیستم RO هستند. این اتصالات لرزش‌های پمپ را جذب کرده و اجازه می‌دهند لوله‌های استیل در برابر تغییرات دمایی منبسط شوند، بدون اینکه فشاری به پرشر وسل‌ها وارد کنند.

بزرگترین اشتباه در نگهداری سیستم RO، دائمی فرض کردن واشرها و اتصالات است. اگر این بخش‌ها سالانه سرویس نشوند:

مرگ خاموش با وازلین (تخریب شیمیایی): تکنسین‌های بی‌تجربه برای جا زدن راحت‌تر لوله‌ها در کوپلینگ، از روان‌کارهای پایه نفتی (وازلین یا روغن چرخ) استفاده می‌کنند. الاستومر EPDM در تماس با مواد نفتی متورم شده و ساختار مولکولی خود را از دست می‌دهد. پس از چند ماه، اورینگ درون اتصال متلاشی می‌شود.

پدیده Blowout (بیرون‌زدگی گسکت): به دلیل لرزش‌های مداوم پمپ، پیچ‌های کوپلینگ ویکتولیک به مرور زمان شل می‌شوند (اگر در زمان نصب از آچار ترکمتر استفاده نشده باشد). یک شل‌شدگی میلی‌متری کافی است تا فشار بار ()، گسکت C-شکل را از بین درز اتصال به بیرون پرتاب کند.

اثر دومینو بر پمپ طبقاتی: نشتی ناگهانی از یک کوپلینگ ویکتولیک یا اورینگ درپوش وسل، باعث افت فشار شدید در خط می‌شود. پمپ طبقاتی برای جبران این افت فشار به شدت کار می‌کند و اگر سوئیچ افت فشار (LPS) به درستی عمل نکند، پمپ وارد فاز کاویتاسیون (Cavitation) شده و پروانه‌های استیل آن خرد می‌شوند. یعنی خرابی یک اورینگ هزار تومانی، به نابودی یک پمپ میلیون تومانی منجر می‌شود.

پروتکل سرویس دوره‌ای (PM) اتصالات:

تعویض تقویمی (Calendar-based Replacement): اورینگ‌ها و گسکت‌های اتصالات فشار بالا باید هر ۱۲ تا ۱۸ ماه (فارغ از ظاهرشان) تعویض شوند. لاستیک‌ها به مرور زمان تحت فشار، خاصیت ارتجاعی (Elasticity) خود را از دست می‌دهند.

آچارکشی استاندارد: هر ۶ ماه، تمام پیچ‌های اتصالات ویکتولیک باید توسط آچار ترکمتر (Torque Wrench) و بر اساس گشتاور اعلامی کارخانه سازنده، مجدداً سفت و بالانس شوند.

استفاده انحصاری از روان‌کارهای مجاز: در چک‌لیست نگهداری کارخانه، ورود هرگونه گریس پایه نفتی به بخش تصفیه آب را ممنوع کرده و فقط از گریس سیلیکون گرید خوراکی یا گلیسیرین استفاده کنید.

نتیجه‌گیری: تغییر نگرش از “تعمیر خرابی” به “نگهداری پیشگیرانه”

دستگاه تصفیه آب صنعتی (RO)، یک خط تولید آب است و مانند هر خط تولید دیگری نیاز به پایش مستمر دارد. قطعاتی مانند پرشر وسل‌ها، اورینگ‌ها، و کوپلینگ‌ها، در خط مقدم نبرد با فشارهای عظیم هیدرولیکی هستند.

عدم سرویس دوره‌ای این قطعات، به معنای پذیرش ریسک توقف ناگهانی خط تولید (Downtime)، هدررفت شدید آب، خسارت‌های میلیاردی به پمپ و ممبران، و حتی خطرات جانی است. سرمایه‌گذاری روی قطعات اورجینال، اجرای دقیق برنامه‌های سرویس دوره‌ای (PM) و آموزش اپراتورها، هزینه‌های نگهداری شما را تا در درازمدت کاهش می‌دهد.
