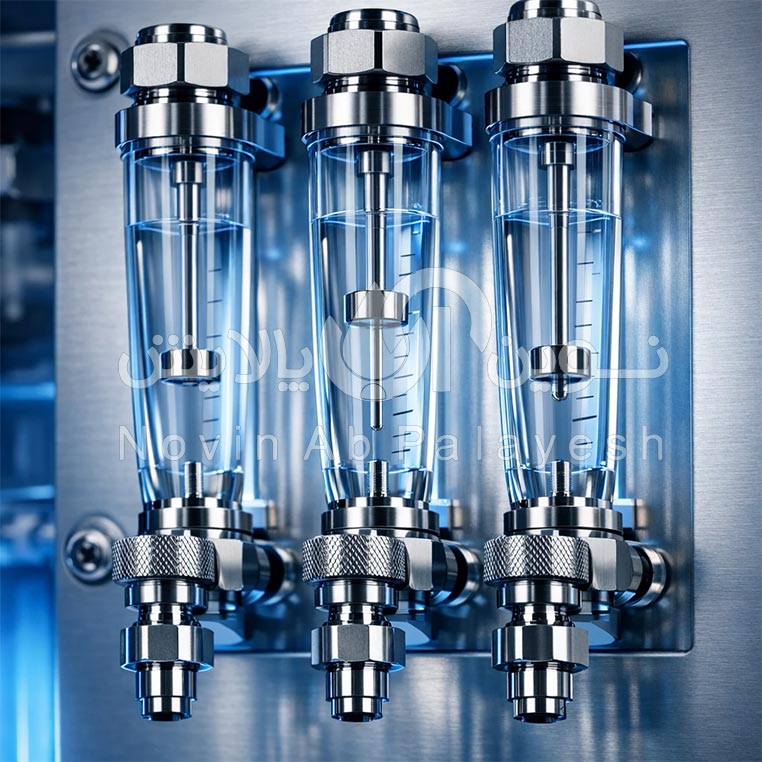

فلومترهای تابلویی (Panel Flowmeters / Rotameters)

چشم بینای سیستم ؛ نشانگرهای حیاتی برای کنترل دقیق دبی تولید، پساب و حفظ نرخ بازیابی (Recovery Rate) در نقطه امن.

فلومترهای تابلویی (روتامترها) از نوع دبی‌سنج‌های سطح متغیر (Variable Area) هستند که بر روی تابلوی کنترل دستگاه نصب می‌شوند. این تجهیزات معمولاً دارای بدنه شفاف از جنس اکریلیک (Acrylic) مقاوم در برابر ضربه و یک شناور (Float) از جنس استیل هستند. وظیفه اصلی آن‌ها، نمایش لحظه‌ای حجم آب تولیدی (Permeate)، آب دورریز (Concentrate) و آب برگشتی (Recycle) بر حسب واحدهای (لیتر بر دقیقه) یا (گالن بر دقیقه) است. بدون این قطعه، اپراتور کاملاً کور است و هیچ درکی از راندمان سیستم ندارد.

متریال بدنه: اکریلیک شفاف و ماشین‌کاری شده یکپارچه (بدون درز) برای تحمل فشارهای تا .

متریال شناور و شفت: استنلس استیل (مقاوم در برابر خوردگی).

اتصالات (Fittings): رزوه‌ای از جنس یا برنج، نصب شده در پشت پنل تابلو.

اورینگ‌های آب‌بندی: از جنس یا .

[باکس درد و تشخیص مهندسی - مرحله A (Agitation) - کادر قرمز رنگ]:

⚠️ زنگ خطر؛ وقتی فلومتر دروغ می‌گوید، ممبران تاوان می‌دهد!

باور غلط رایج: «فلومتر فقط یک نشانگر است و خرابی یا گیر کردن شناور آن تاثیری روی کارکرد دستگاه ندارد.»

تشخیص مهندسی و اثر دومینو: خطای فلومتر مساوی است با مرگ ممبران!

فرمول حیاتی سیستم این است:

گیر کردن شناور (Stuck Float): انباشت رسوبات کلسیم (Scaling) یا جلبک (Biofouling) درون لوله اکریلیک باعث می‌شود شناور در یک عدد ثابت گیر کند. در این حالت، اپراتور با بستن شیر پساب سعی می‌کند دبی تولید را بالا ببرد، غافل از اینکه سیستم در حال کار در Recovery بالای است و ممبران‌ها در حال خفه شدن با رسوب هستند.

کدر شدن بدنه اکریلیک: استفاده از مواد شوینده نامناسب یا اسیدهای قوی در زمان CIP، بدنه اکریلیک را کدر یا دچار ترک‌های ریز (Crazing) می‌کند که خواندن دبی را غیرممکن می‌سازد.

[دکمه‌های اقدام و تست سلامت - مرحله P (Prescription)]:

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

تست حرکت شناور: هنگام خاموش شدن پمپ، شناور باید بلافاصله و به نرمی به نقطه صفر برگردد. اگر با تاخیر یا پرش پایین می‌آید، شفت نیاز به رسوب‌زدایی دارد.

شستشوی ایمن: هرگز برای تمیز کردن داخل فلومتر از برس‌های سیمی یا اسکاچ زبر استفاده نکنید (خراشیدگی اکریلیک باعث خطای دائمی دبی می‌شود). فقط از محلول اسید ملایم و اسفنج نرم استفاده کنید.

کنترل اورینگ‌ها: نشتی از پشت فلومتر معمولاً به دلیل سفت کردن بیش از حد اتصالات رزوه‌ای (Overtightening) و پارگی اورینگ‌ها رخ می‌دهد.

🛠️ دانلود چک‌لیست کالیبراسیون و محاسبه نرخ بازیابی (Recovery) سیستم RO

🛒 مشاهده کاتالوگ و استعلام قیمت فلومترهای اکریلیک تابلویی

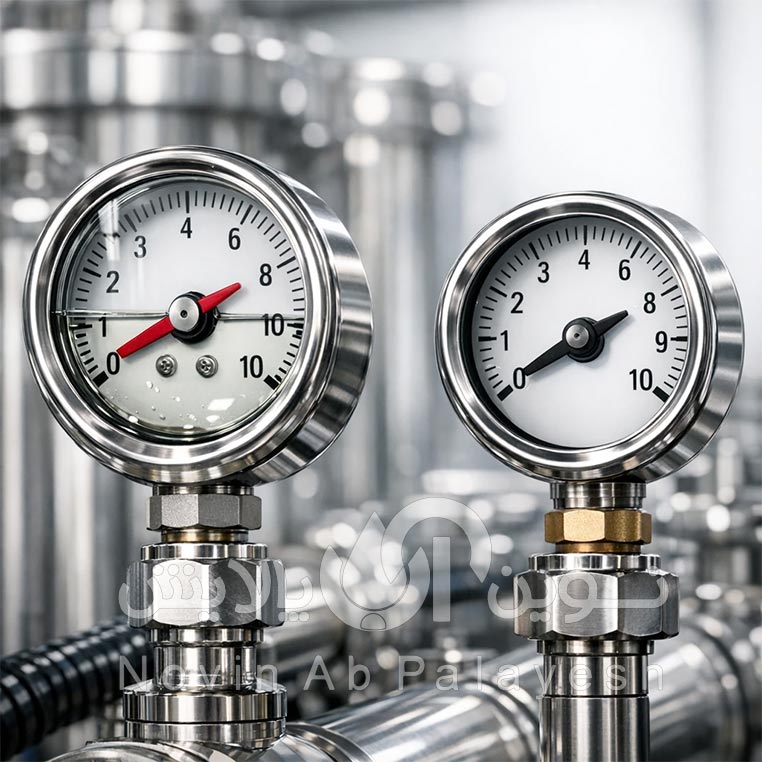

پرشر گیج‌ها (Pressure Gauges - روغنی و خشک)

نبض‌سنج سیستم ؛ ابزار دقیق برای پایش افت فشار ()، رصد سلامت ممبران‌ها و جلوگیری از انفجار تجهیزات.

پرشر گیج‌ها (فشارسنج‌ها) حسگرهای مکانیکی و خط مقدم مانیتورینگ در دستگاه تصفیه آب صنعتی هستند. در سیستم‌های که با فشارهای بالا سروکار دارند، از مکانیزم لوله بوردون (Bourdon Tube) استفاده می‌شود. برای دفع لرزش‌های شدید پمپ طبقاتی و جلوگیری از پرش عقربه، محفظه این گیج‌ها با روغن گلیسیرین (Glycerin-filled) پر می‌شود. نصب گیج‌ها قبل و بعد از فیلترهای میکرونی، خروجی پمپ و خط پساب، تنها راه محاسبه افت فشار دیفرانسیل () و آگاهی از وضعیت گرفتگی سیستم است.

نوع سیال خنثی‌کننده ارتعاش: گلیسیرین یا روغن سیلیکون (مخصوص گیج‌های روغنی).

متریال بدنه و اتصالات (Wetted Parts): استنلس استیل یا آلیاژ برنج (بسته به میزان خورندگی آب).

سایز صفحه و اتصال: معمولاً صفحه‌های ۶ تا ۱۰ سانتی‌متری با اتصال رزوه از زیر (Bottom Mount) یا از پشت (Back Mount).

رنج اندازه‌گیری: از (برای پیش‌تصفیه) تا (برای پمپ‌های فشار بالا).

⚠️ زنگ خطر؛ پرواز کور در تصفیه‌خانه!

باور غلط رایج: «خرابی عقربه گیج تاثیری در تولید آب ندارد؛ پمپ که کار می‌کند، پس نیازی به تعویض گیج نیست.»

تشخیص مهندسی و اثر دومینو: کار کردن با دستگاه بدون پرشر گیج سالم، مانند رانندگی با چشمان بسته در لبه پرتگاه است!

تخریب خاموش ممبران (Telescoping): شما باید دائماً اختلاف فشار ورود و خروج ممبران را بسنجید (

). اگر این افت فشار در هر پرشر وسل از (حدود ) بیشتر شود و شما به دلیل خرابی گیج متوجه آن نشوید، لایه‌های ممبران به دلیل فشار کثیفی‌ها مچاله و پاره می‌شوند (تلسکوپی شدن).

تخلیه روغن و لرزش عقربه: اگر اورینگ گیج نشتی پیدا کند و گلیسیرین خالی شود، پدیده ضربه قوچ (Water Hammer) در استارت‌های پمپ، چرخ‌دنده‌های برنجی داخل گیج را خرد می‌کند. عقربه گیر کرده و فشار کاذب (مثلاً در حالت خاموش) نشان می‌دهد.

گرفتگی سوراخ کانکشن: ورود ذرات معلق و رسوب به سوراخ کوچک رزوه گیج، باعث کیپ شدن آن شده و گیج عدد صفر را نشان می‌دهد، در حالی که لوله تحت فشار خردکننده قرار دارد.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

تست ضربه ملایم (Tap Test): اگر عقربه روی یک عدد مشکوک ثابت مانده است، با انگشت ضربه بسیار ملایمی به شیشه گیج بزنید. اگر عقربه ناگهان افت کرد یا بالا رفت، مکانیزم داخلی رسوب گرفته یا آسیب دیده است.

استفاده از محافظ (Snubber): برای جلوگیری از شوک‌های ناگهانی پمپ به گیج، حتماً از “اسنابر” (دمپر یا شیر سماوری) قبل از اتصال گیج استفاده کنید.

کالیبراسیون و صفر بودن در زمان خاموشی: در زمانی که پمپ خاموش است و فشار خط کاملاً تخلیه شده ()، عقربه باید دقیقاً روی صفر باشد. انحراف از صفر نشانه خستگی فنر بوردون و نیاز به تعویض است.

🛠️ دانلود راهنمای محاسبه و تحلیل فشار در سیستم‌های RO

🛒 مشاهده کاتالوگ و استعلام قیمت پرشر گیج‌های تمام استیل (روغنی)

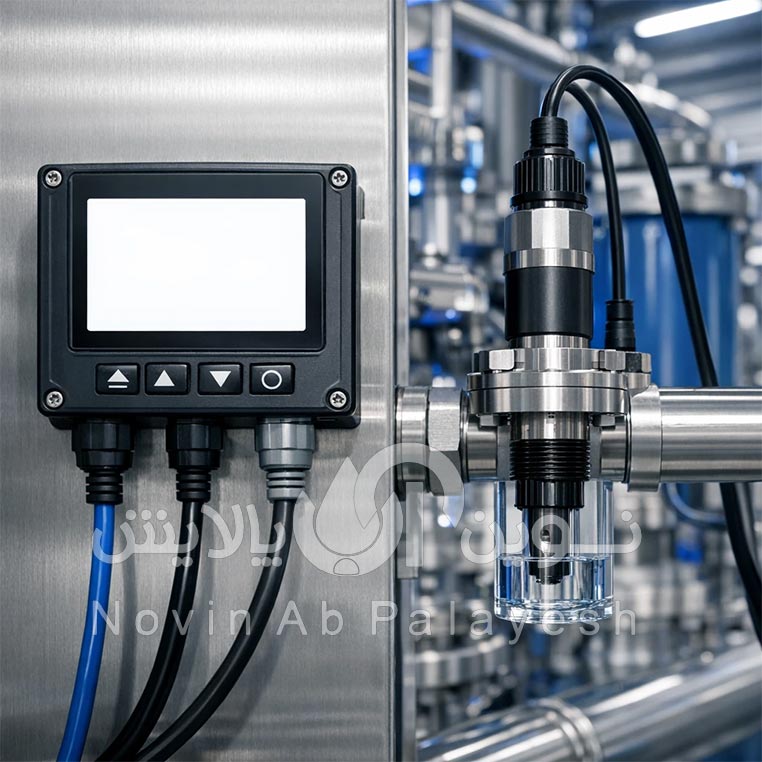

سنسور و کنترلر هدایت الکتریکی (TDS/EC Meter)

آزمایشگاه آنلاین سیستم ؛ نگهبان بی‌وقفه کیفیت آب تولیدی و هشداردهنده زودهنگام سوراخ شدن ممبران‌ها.

سنسورها و پنل‌های کنترل هدایت الکتریکی () و ، مغز تحلیلگر کیفیت در دستگاه‌های تصفیه آب صنعتی هستند. این تجهیزات با ارسال جریان الکتریکی ضعیف بین دو الکترود پراب (Probe) و اندازه‌گیری مقاومت آب، میزان یون‌های محلول را به صورت آنلاین مانیتور می‌کنند. این کنترلرها مستقیماً در مسیر آب خروجی (Permeate) نصب شده و در صورت عبور املاح از حد مجاز، با ارسال فرمان به تابلو برق (یا )، سیستم را متوقف کرده یا مسیر آب را به سمت درین (Drain) منحرف می‌کنند تا از ورود آب بی‌کیفیت به خط تولید جلوگیری شود.

ضریب تبدیل (Conversion Factor): محاسبه خودکار از روی هدایت الکتریکی ().

ثابت سلولی (Cell Constant): استفاده از پراب با ضریب برای آب‌های فوق خالص و برای آب‌های معمولی.

جبران‌ساز دمایی خودکار (): مجهز به سنسور دمای داخلی (یا ) برای اصلاح خطای خوانش ناشی از تغییرات دمای آب (هدایت الکتریکی با افزایش دما، بالا می‌رود).

خروجی‌های صنعتی: دارای رله‌های فرمان (High/Low Alarm) و خروجی آنالوگ .

⚠️ زنگ خطر؛ توهم کیفیت و فاجعه در خط تولید!

باور غلط رایج: «سنسور یک بار نصب می‌شود و تا سال‌ها بدون نیاز به سرویس، عدد دقیقی نشان می‌دهد.»

تشخیص مهندسی و اثر دومینو: اعتماد به سنسور کالیبره نشده یا رسوب‌گرفته، یعنی تزریق تدریجی سم (املاح) به قلب کارخانه!

فریب رسوب‌گرفتگی (Fouling): اگر لایه‌ای از رسوب کلسیم یا بیوفیلم (Biofilm) روی الکترودهای سنسور بنشیند، پراب دچار عایق‌شدگی موضعی می‌شود. در این حالت سنسور عدد را بسیار پایین‌تر از واقعیت نشان می‌دهد. ممبران شما پاره شده و آب سخت در حال ورود به دیگ بخار (Boiler) است، اما دستگاه به دروغ عدد را نشان می‌دهد! رسوب ناگهانی در بویلر می‌تواند باعث انفجار یا توقف کل خط تولید شود.

تله هوا (Air Trap): نصب نادرست پراب (مثلاً در بالاترین نقطه لوله افقی) باعث تجمع حباب‌های هوا روی سنسور می‌شود. هوا رسانای ضعیفی است و دستگاه خطای نوسان شدید یا افت ناگهانی هدایت الکتریکی را ثبت می‌کند.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

کالیبراسیون دوره‌ای الزامی: حداقل هر ۳ الی ۶ ماه یک‌بار، سنسور باید توسط محلول‌های استاندارد بافر (Buffer Solutions) کالیبره شود.

شستشوی شیمیایی پراب: در صورت مشاهده رسوب، الکترود باید در محلول اسید بسیار ضعیف (مانند اسید کلریدریک ) غوطه‌ور شده و سپس با آب مقطر شسته شود. (هرگز سطح الکترود را با سمباده یا پارچه زبر تمیز نکنید؛ پوشش حساس آن از بین می‌رود).

بررسی مقایسه‌ای (Cross-check): هفته‌ای یک‌بار عدد روی مانیتور دستگاه را با یک دستگاه متر پرتابل (دستی) کالیبره شده مقایسه کنید تا از عدم انحراف سنسور آنلاین مطمئن شوید.

🛠️ دانلود دستورالعمل نصب استاندارد، شستشو و کالیبراسیون سنسورهای EC/TDS

🛒 مشاهده کاتالوگ و استعلام قیمت کنترلرهای آنلاین کیفیت آب

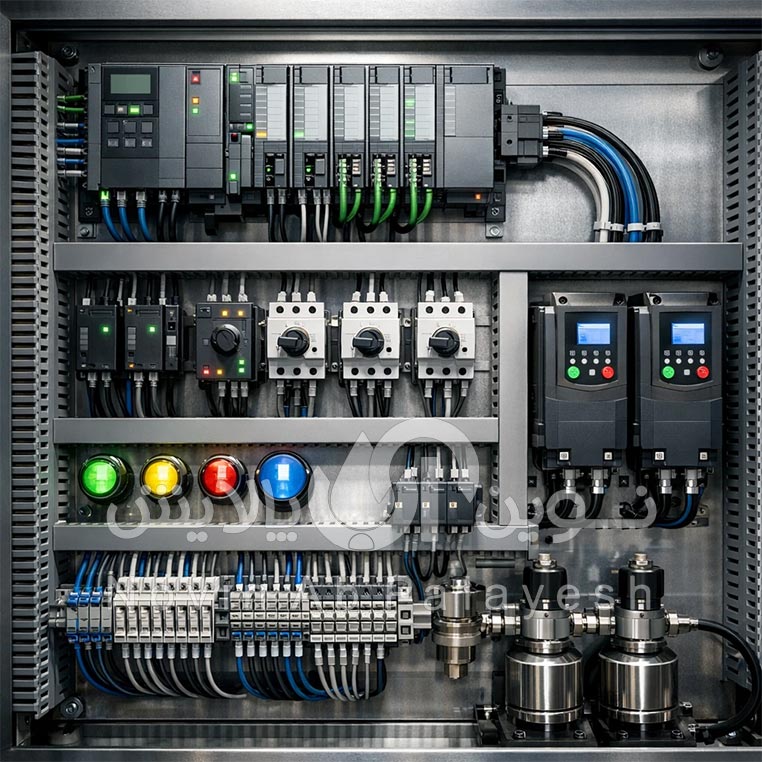

تابلو برق و PLC / رله‌های کنترلی

مغز متفکر و سیستم عصبی دستگاه ؛ فرماندهی هوشمند توالی‌ها، محافظت از الکتروموتورها و جلوگیری از خطاهای انسانی مرگبار برای سیستم.

تابلو برق و کنترلرهای منطقی برنامه‌پذیر () یا بردهای میکروکنترلر (مانند رله‌های هوشمند Controller)، مرکز پردازش تمام داده‌های سیستم تصفیه آب هستند. این بخش سیگنال‌های ورودی (از پرشر سوئیچ‌ها، فلوترهای مخازن و سنسور ) را دریافت کرده و بر اساس منطق برنامه‌ریزی شده، فرمان‌های خروجی را برای استارت پمپ‌ها (ستاره-مثلث یا از طریق اینورتر ) و باز/بسته شدن شیرهای برقی صادر می‌کند. طراحی مهندسی این مدارات معمولاً شامل یک مدار قدرت سه‌فاز () برای موتورها و یک مدار فرمان ایمن ایزوله () برای سنسورها است تا بالاترین سطح حفاظت جانی و تجهیزاتی تامین شود.

مدار قدرت و راه‌اندازی: استفاده از درایو فرکانس متغیر ()، سافت‌استارتر یا مدار کنتاکتوری ستاره-مثلث () برای کاهش جریان هجومی استارت پمپ طبقاتی (محاسبه توان نامی: ).

درجه حفاظت فیزیکی (IP Rating): تابلوهای بارانی با استاندارد یا جهت مقاومت در برابر رطوبت و پاشش آب در محیط تصفیه‌خانه.

توالی عملیاتی خودکار (Auto-Sequence): برنامه‌ریزی فلاشینگ اولیه (Fast Flush)، تاخیر در استارت پمپ طبقاتی (Delay Time) برای جلوگیری از کاویتاسیون، و خاموشی ایمن همراه با فلاشینگ نهایی با آب شیرین.

حفاظت‌های الکتریکی: مجهز به کنترل فاز (برای تقارن و توالی فازها)، بی‌متال/کلید حرارتی (حفاظت اضافه جریان) و رله‌های مینیاتوری.

⚠️ زنگ خطر؛ اتصال کوتاه، آتش‌سوزی و فاجعه اورراید (Override)!

باور غلط رایج: «یکسره کردن (بای‌پس کردن) آلارم‌های پرشر سوئیچ یا فلوتر روی ترمینال‌های تابلو برق برای موقتاً روشن نگه داشتن دستگاه، مشکلی ایجاد نمی‌کند.»

تشخیص مهندسی و اثر دومینو: دستکاری غیرمجاز تابلو برق و عدم رعایت استانداردهای تهویه، قاتل خاموش سیستم است!

فاجعه بای‌پس (Bypassing Safeties): اگر اپراتور پلاتین‌های مربوط به سوئیچ فشار بالا () را در تابلو برق جامپر کند، در صورت انسداد مسیر آب، فرمان توقف صادر نمی‌کند. نتیجه؟ فشار خط تا یا بیشتر بالا رفته و منجر به ترکیدن پرشر وسل‌ها و حتی آسیب جانی به پرسنل می‌شود.

پختگی و هنگ کردن PLC: عدم استفاده از فن و فیلتر مناسب در تابلو باعث می‌شود دمای داخل تابلو بالا برود. این حرارت باعث کاهش عمر خازن‌های اینورتر و هنگ کردن می‌شود. وقتی مغز سیستم قفل کند، شیرهای برقی باز مانده و موتورها در شرایط خطرناک خاموش نمی‌شوند.

شل شدن ترمینال‌ها (آرک زدن): لرزش‌های محیطی باعث شل شدن اتصالات کنتاکتورها می‌شود. این اتفاق مقاومت نقطه‌ای را بالا برده، حرارت شدیدی تولید می‌کند و باعث آتش‌گرفتن قطعات پلاستیکی تابلو و در نهایت سوختن الکتروموتور (به دلیل دو فاز شدن) می‌شود.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

آچارکشی دوره‌ای و ترموگرافی: هر ماه تمامی ترمینال‌های مدار قدرت باید در حالت بی‌برقی کامل آچارکشی شوند. استفاده از دوربین حرارتی در زمان زیر بار بودن سیستم، برای شناسایی نقاط داغ (Hot Spots) روی کنتاکتورها به شدت توصیه می‌شود.

تست شبیه‌سازی خطا (I/O Test): به صورت ماهانه، سنسورهای فلوتر، و را به صورت دستی تحریک کنید تا مطمئن شوید فرمان قطع پمپ‌ها را در کسری از ثانیه صادر می‌کند.

سرویس سیستم تهویه تابلو: فیلترهای اسفنجی فن‌های مکنده تابلو برق باید مرتباً شسته یا تعویض شوند تا گردش هوای خنک برای محافظت از و منبع تغذیه مختل نشود.

🛠️ دانلود نقشه‌های استاندارد وایرینگ (Wiring Diagram) و فلوچارت برنامه‌نویسی PLC برای سیستم RO

🛒 مشاهده کاتالوگ، مشاوره ارتقاء تابلوهای رله‌ای به هوشمند (HMI/PLC) و استعلام قیمت

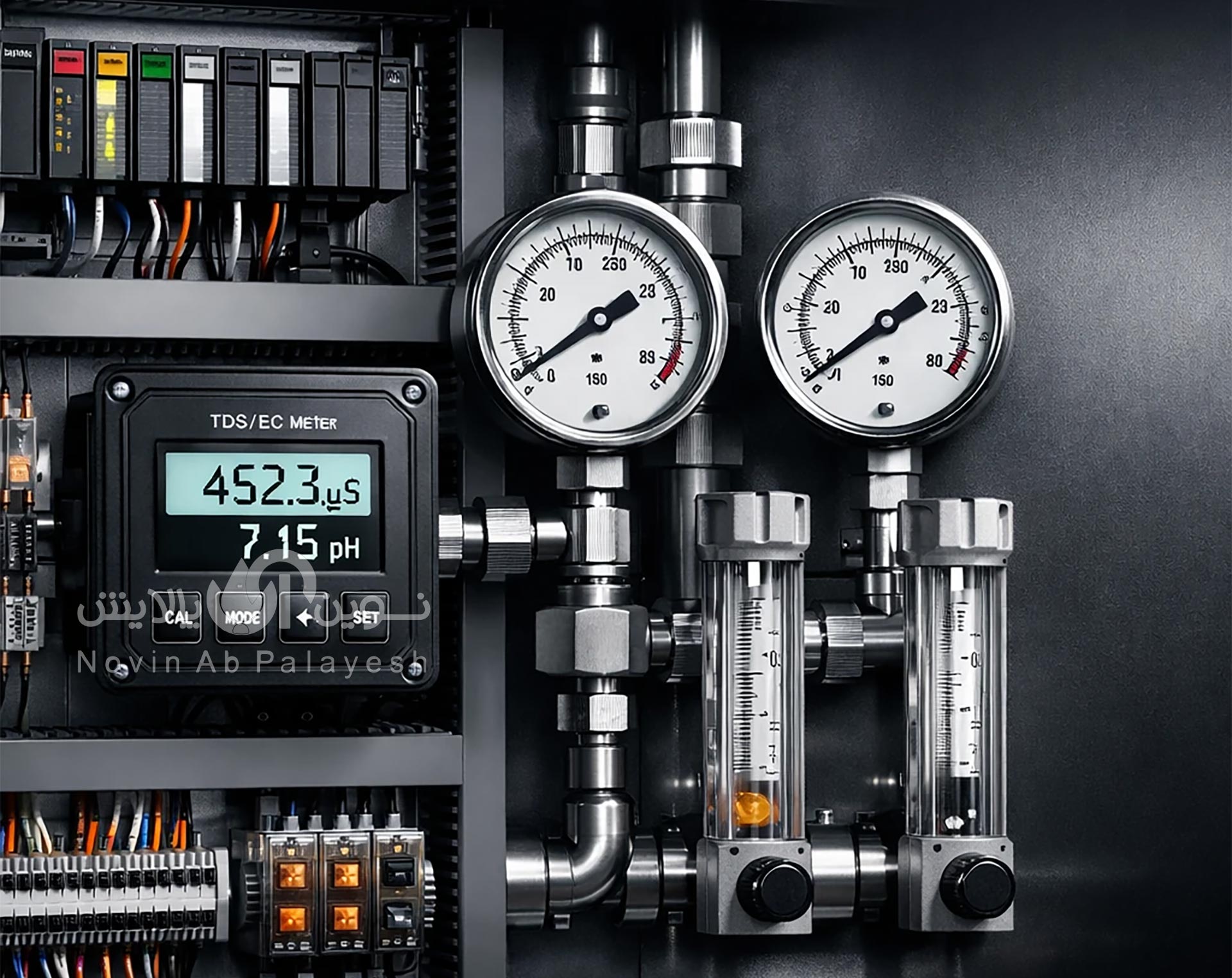

فاجعه خاموش در سیستم‌های RO: چرا غفلت از ابزار دقیق، قلب تپنده تصفیه‌خانه را از کار می‌اندازد؟

بخش اول: Agitation (درد، هشدار و پیامدهای جبران‌ناپذیر)

تصور کنید در حال رانندگی با سرعت 120 km/h120 \text{ km/h}120 km/h در یک جاده تاریک هستید، در حالی که چراغ‌های جلو خاموش شده و کیلومترشمار عدد صفر را نشان می‌دهد! این دقیقاً وضعیتی است که یک دستگاه تصفیه آب صنعتی (RORORO) با ابزار دقیقِ سرویس‌نشده تجربه می‌کند.

غفلت از سرویس دوره‌ای تجهیزات کنترلی (ابزار دقیق)، یک شبه رخ نمی‌دهد، بلکه مانند یک زهر تدریجی عمل می‌کند. پیامدهای این غفلت به شدت ویرانگر و پرهزینه است:

• انفجار و فروپاشی فیزیکی: اگر پرشر سوئیچ‌ها (به‌ویژه HPSHPSHPS) به دلیل رسوب‌گرفتگی عمل نکنند، فشار سیستم به طور غیرقابل کنترلی (بیش از 300 psi300 \text{ psi}300 psi) بالا رفته و منجر به ترکیدن پرشر وسل‌ها و آسیب جانی می‌شود.

• مرگ پمپ‌ها (کاویتاسیون): از کار افتادن سوئیچ فشار پایین (LPSLPSLPS) باعث می‌شود پمپ بدون آب کار کند (Dry Run). در این حالت پروانه‌ها ذوب شده و شفت پمپ به طور کامل می‌برد.

• رسوب‌گرفتگی حاد ممبران‌ها (Scaling): گیر کردن شناور فلومترها (Rotameters) باعث می‌شود اپراتور دبی اشتباهی را قرائت کند و دستگاه با ریکاوری (Recovery Rate) بیش از حد مجاز کار کند که نتیجه آن نابودی کامل ممبران‌ها در کمتر از چند روز است.

• تزریق آب مخرب به خط تولید: سنسور TDSTDSTDS کالیبره‌نشده، کیفیت آب را بهتر از واقعیت نشان می‌دهد. ورود آب با املاح بالا به دیگ‌های بخار (Boiler) منجر به رسوب‌گذاری شدید، کاهش راندمان حرارتی و خطر انفجار بویلر می‌شود.

بخش دوم: Information (آگاهی و تحلیل فنی ریشه‌ها)

چرا این اتفاقات رخ می‌دهد؟ ابزار دقیق سیستم عصبی دستگاه شماست. در محیط خشن تصفیه‌خانه، سه عامل اصلی این سیستم عصبی را فلج می‌کنند:

1. تشکیل بیوفیلم و رسوبات معدنی: سوراخ‌های سوزنیِ سنسورهای فشار و گیج‌ها به سرعت با رسوبات کلسیم یا زنگ‌زدگی مسدود می‌شوند. این انسداد، ارتباط سیال با سنسور را قطع کرده و دستگاه را در حالت “کوری فشاری” قرار می‌دهد.

2. ایزولاسیون الکترودها: سنسورهای هدایت الکتریکی (ECECEC Meter) برای اندازه‌گیری دقیق نیاز به تماس مستقیم با یون‌های آب دارند. ایجاد یک لایه نازک رسوب روی الکترود، مانند یک عایق عمل کرده و مقاومت الکتریکی (RRR) خوانده شده را به اشتباه افزایش می‌دهد؛ در نتیجه مدار پردازشگر عدد TDSTDSTDS را بسیار پایین‌تر (مثلاً 10 ppm10 \text{ ppm}10 ppm به جای 150 ppm150 \text{ ppm}150 ppm) محاسبه می‌کند.

3. اصطکاک مکانیکی: فلومترهای تابلویی دارای قطعات متحرک (شناور) هستند که در صورت تجمع جلبک یا رسوب روی میله راهنما، در جای خود قفل شده و داده‌های دروغین به اپراتور می‌دهند.

بخش سوم: Prescription (نسخه درمان و پروتکل احیاء)

برای جلوگیری از این خسارات میلیاردی، اجرای یک برنامه نگهداری پیشگیرانه (PM) بی‌رحمانه و دقیق، تنها راه نجات است. نسخه درمانی مهندسی شامل موارد زیر است:

💊 کالیبراسیون سه‌ماهه (Resetting the Brain): سنسورهای کیفیت آب (TDS,EC,pHTDS, EC, pHTDS,EC,pH) باید به صورت فصلی با محلول‌های بافر استاندارد (Buffer Solutions) کالیبره شوند. الکترودهای فرسوده باید بی‌درنگ تعویض گردند.

💊 شبیه‌سازی خطای ماهانه (I/O Test): تکنسین موظف است هر ماه با بستن شیرهای ورودی و خروجی، عملکرد صحیح LPSLPSLPS و HPSHPSHPS را به صورت دستی تست کند تا از سرعت واکنش PLCPLCPLC و قطع شدن مدار قدرت مطمئن شود.

💊 شستشوی شیمیایی (Chemical Cleaning): فلومترها و اتصالات گیج‌های فشار باید به صورت دوره‌ای باز شده و با اسیدهای ضعیف شستشو داده شوند تا هرگونه رسوب یا بیوفیلم از مسیر حرکت سیال و شناورها پاک شود.

💊 تعویض گیج‌های معیوب: گیج‌های فشاری که روغن گلیسیرین آن‌ها تخلیه شده یا عقربه آن‌ها به صفر برنمی‌گردد، قابل تعمیر نیستند و باید فوراً جایگزین شوند تا اپراتور بر اساس داده‌های غلط تصمیم‌گیری نکند.

کلام آخر: هزینه یک سال سرویس و نگهداری اصولی ابزار دقیق، کمتر از هزینه تعویض تنها یک عدد ممبران یا تعمیر یک پمپ طبقاتی است. هوشیاری سیستم عصبی دستگاه را حفظ کنید تا سرمایه شما حفظ شود.
