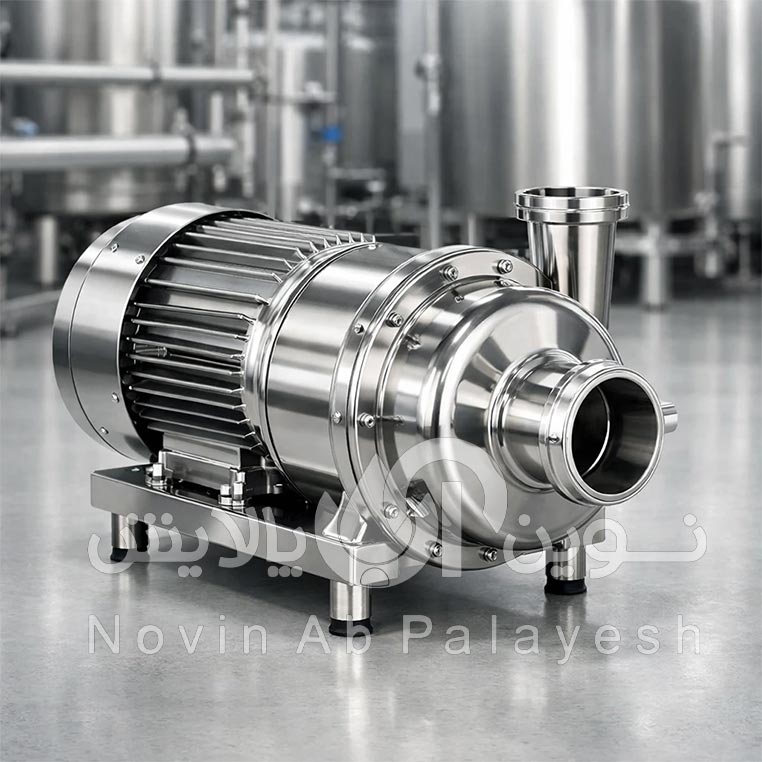

پمپ شستشو (CIP Pump)

رگ حیاتی سیستم ؛ بازگرداننده ظرفیت از دست رفته ممبران‌ها با گردش خون شیمیایی قدرتمند.

پمپ شستشوی ممبران (Cleaning-In-Place Pump) قهرمان گمنام بازیابی و افزایش طول عمر سیستم شماست. برخلاف پمپ طبقاتی که برای ایجاد فشار بالا طراحی شده، پمپ یک پمپ سانتریفیوژ با دبی بالا (High Flow) و فشار پایین (Low Head) است. وظیفه اصلی آن، ایجاد سرعت بالای جریان (Cross-flow Velocity) در عرض سطح ممبران است تا محلول‌های شیمیایی (اسیدی یا قلیایی) بتوانند رسوبات معدنی (Scaling)، گرفتگی‌های بیولوژیکی (Biofouling) و آلودگی‌های کلوئیدی را به صورت مکانیکی از روی سطح غشا جدا کرده و شستشو دهند. متریال این پمپ‌ها به دلیل تماس مستقیم با مواد شیمیایی خورنده، الزاماً از استنلس استیل گرید ۳۱۶ یا بالاتر () ساخته می‌شود تا از خوردگی و ورود آلاینده‌های فلزی به سیستم جلوگیری شود.

مشخصه هیدرولیکی: منحنی عملکرد با دبی بالا و هد پایین، متناسب با ایجاد جریان گردشی و غلبه بر افت فشار حداقلی مدار شستشو.

متریال ساخت (Wetted Parts): پوسته، شفت و پروانه کاملاً از جنس استنلس استیل ۳۱۶ یا ۳۱۶L.

آب‌بندی (Mechanical Seal): سیل مکانیکی مقاوم در برابر مواد شیمیایی، معمولاً از جنس وایتون () یا برای سازگاری با اسیدها و بازها.

الکتروموتور: کلاس حرارتی و درجه حفاظت برای کار در محیط مرطوب تصفیه‌خانه (محاسبه توان:
).

⚠️ زنگ خطر؛ جراحی ناموفق و مرگ تدریجی ممبران!

باور غلط رایج: «هر پمپی که آب را جابجا کند و ضد زنگ باشد، برای شستشوی ممبران هم مناسب است.»

تشخیص مهندسی و اثر دومینو: انتخاب اشتباه پمپ ، نه تنها ممبران‌ها را تمیز نمی‌کند، بلکه آن‌ها را تخریب می‌کند!

فاجعه انتخاب پمپ فشار بالا: اگر به اشتباه از یک پمپ فشار قوی (مانند یک پمپ طبقاتی کوچک) برای استفاده شود، فشار بالا لایه‌های رسوب را محکم‌تر به سطح ممبران می‌کوبد (Compaction) و آن‌ها را به ساختاری نفوذناپذیر تبدیل می‌کند. در این حالت، شستشو نتیجه معکوس داده و ممبران برای همیشه کور می‌شود.

خوردگی و آلودگی متقاطع: استفاده از پمپ‌هایی با بدنه چدنی یا استیل گرید پایین (مانند ) در تماس با محلول‌های اسیدی، باعث حل شدن فلز پمپ و ورود یون‌های آهن به محلول شستشو می‌شود. این یون‌ها روی سطح ممبران رسوب کرده (Iron Fouling) و باعث ایجاد گرفتگی‌های شیمیایی جدید و غیرقابل رفع می‌شوند.

سوختن سیل مکانیکی: عدم هواگیری کامل پمپ قبل از استارت باعث می‌شود پمپ خشک کار کند (Dry Run). این اتفاق در چند ثانیه سیل مکانیکی را می‌سوزاند و منجر به نشتی شدید مواد شیمیایی خطرناک به محیط می‌شود.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

بررسی نقطه کاری روی منحنی پمپ: قبل از خرید، اطمینان حاصل کنید که دبی مورد نیاز برای شستشو (که توسط سازنده ممبران مشخص می‌شود) در نقطه کاری بهینه (Best Efficiency Point) منحنی عملکرد پمپ قرار دارد.

هواگیری (Priming) قبل از هر استارت: همیشه قبل از روشن کردن پمپ، از پر بودن کامل محفظه آن و لوله مکش با محلول شستشو اطمینان حاصل کنید. هرگز پمپ سانتریفیوژ را در حالت خشک روشن نکنید.

بازرسی دوره‌ای سیل مکانیکی: به دنبال هرگونه نشتی از قسمت شفت موتور باشید. کوچکترین نشتی، اولین علامت فرسودگی سیل و زنگ خطری برای تعویض آن قبل از وقوع یک حادثه بزرگ است.

🛠️ دانلود راهنمای انتخاب پمپ CIP و محاسبه دبی شستشو بر اساس سایز و تعداد ممبران‌ها

🛒 مشاهده کاتالوگ پمپ‌های سانتریفیوژ استیل و استعلام قیمت

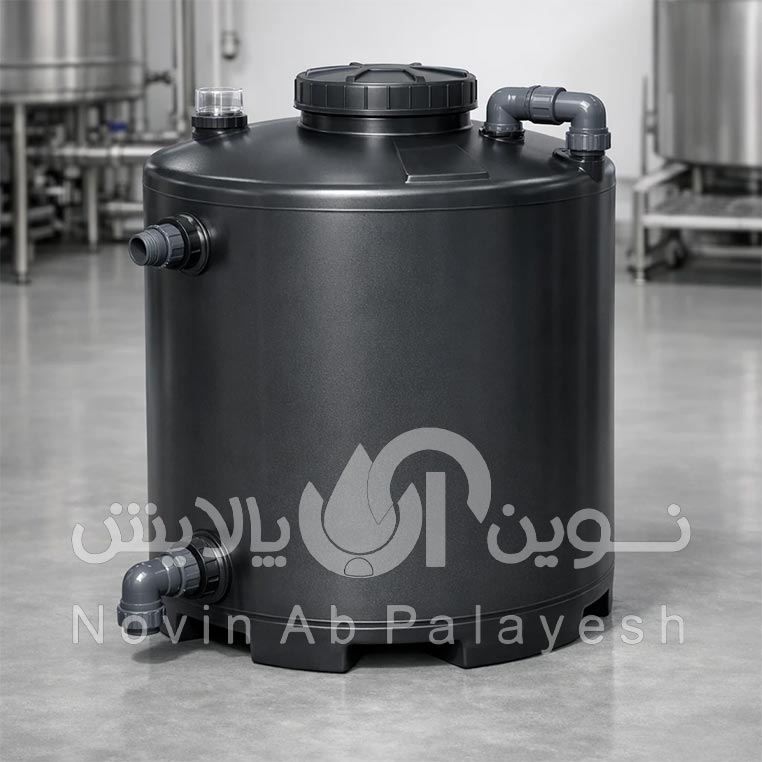

مخزن مواد شیمیایی شستشو (CIP Tank - پلی‌اتیلن)

راکتور ایمنِ ترکیب و ذخیره‌سازی؛ تضمین‌کننده خلوص محلول‌های شیمیایی و محافظ پمپ در برابر کاویتاسیون.

مخزن مواد شیمیایی (مخزن CIP) قلب تپنده آماده‌سازی در فرآیند شستشوی ممبران است. این مخازن معمولاً از جنس پلی‌اتیلن با چگالی بالا () ساخته می‌شوند تا بالاترین سطح مقاومت را در برابر طیف وسیعی از اسیدها (مانند اسید کلریدریک یا سیتریک) و قلیاها (مانند سود سوزآور) داشته باشند. وظیفه این مخزن تنها نگهداری آب نیست؛ بلکه باید حجم دقیقی از محلول شیمیایی را با غلظت یکنواخت برای گردش در سیستم فراهم کند. طراحی هندسی مخزن، ضخامت دیواره‌ها و گرید متریال پلیمری، مستقیماً بر ایمنی اپراتور و کیفیت عملیات شستشو تاثیرگذار است.

متریال و مقاومت شیمیایی: ساخته شده از پلی‌اتیلن گرید صنعتی (ضد اسید و باز) یکپارچه و بدون درز جهت جلوگیری از نشتی.

مقاومت در برابر اشعه ماوراء بنفش (Anti-UV): دارای لایه‌های محافظ در برابر نور خورشید (در مخازن چند لایه) برای جلوگیری از ترد شدن پلاستیک و رشد جلبک (در صورت ذخیره آب خام).

هندسه کف مخزن (Sloped/Conical Bottom): طراحی قیفی یا شیب‌دار کف برای تخلیه ۱۰۰ درصدی محلول (Drainage) و جلوگیری از باقی ماندن پسماند شیمیایی.

حجم محاسباتی: ظرفیت مخزن باید بر اساس مجموع حجم پرشر وسل‌ها، لوله‌کشی‌ها و حداقل ۲۰ الی ۳۰ درصد حجم رزرو (جهت جلوگیری از گردابه شدن) محاسبه گردد:

⚠️ زنگ خطر؛ بمب ساعتی شیمیایی و تخریب پنهان!

باور غلط رایج: «هر مخزن پلاستیکی ارزان‌قیمتی می‌تواند برای ترکیب مواد شستشو استفاده شود.»

تشخیص مهندسی و اثر دومینو: نادیده گرفتن استانداردها در انتخاب و نگهداری مخزن ، عواقب پرهزینه‌ای به دنبال دارد:

آلودگی متقاطع (Cross-Contamination) مرگبار: اگر از مخازن کف‌تخت استفاده کنید، همیشه مقداری از محلول قبلی در کف مخزن باقی می‌ماند. اگر پس از شستشوی اسیدی، مخزن کاملاً تخلیه نشود و محلول قلیایی به آن اضافه کنید، واکنش خنثی‌سازی یا حتی واکنش‌های گرمازای خطرناکی رخ می‌دهد که هم خاصیت مواد شوینده را از بین می‌برد و هم به دیواره مخزن آسیب می‌زند.

کاویتاسیون و سوختن پمپ: انتخاب مخزن با حجم کمتر از استاندارد باعث می‌شود که در حین گردش آب، سطح سیال به شدت افت کرده و پمپ هوا بکشد (Vortexing). این حباب‌های هوا مانند گلوله به پروانه پمپ و سطح ممبران‌ها برخورد کرده و باعث تخریب فیزیکی و کاویتاسیون می‌شوند.

ورود ذرات و گرفتگی کلوئیدی: استفاده از مخازنی که درب کیپ‌شونده ندارند، باعث ورود گرد و غبار، حشرات و ذرات معلق به داخل محلول می‌شود. این ذرات مستقیماً به سطح ممبران پمپاژ شده و در حین فرآیندی که قرار بود ممبران تمیز شود، آن را کور می‌کنند!

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

قانون سه بار شستشو (Triple Rinse): همیشه قبل از تغییر نوع ماده شیمیایی (مثلاً از اسید به باز)، مخزن را سه بار با آب آبکشی کرده و از طریق شیر درین کف، کاملاً تخلیه کنید تا هیچ پسماندی نماند.

بازرسی چشمی دیواره‌ها: به صورت دوره‌ای، دیواره‌های بیرونی مخزن را (به ویژه اگر در معرض نور خورشید است) برای یافتن ریزتَرَک‌ها (Micro-cracks) یا تغییر شکل (Bulging) بررسی کنید.

جلوگیری از گردابه (Vortex Breaker): مطمئن شوید که خط برگشت به زیر سطح مایع در مخزن تخلیه می‌شود تا از ایجاد کف، تلاطم شدید و مکش هوا توسط پمپ جلوگیری گردد.

📐 دانلود فایل اکسل محاسبه دقیق حجم مخزن CIP بر اساس ظرفیت دستگاه RO

🛒 مشاهده مشخصات مخازن پلی‌اتیلن صنعتی (سه لایه و ضد اسید) و استعلام قیمت

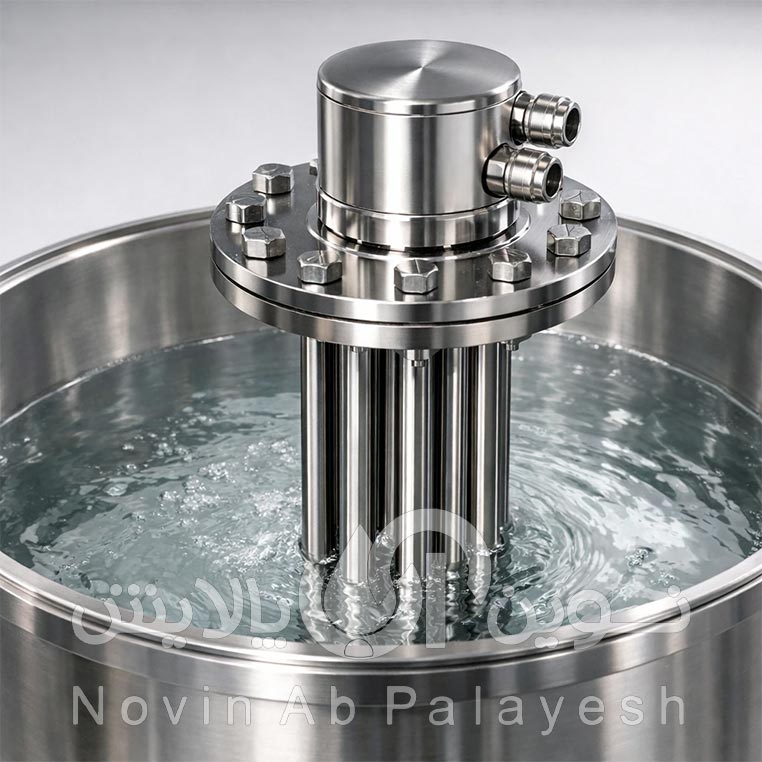

هیتر / المنت گرمایشی (CIP Tank Heater)

کاتالیزور حرارتی فرآیند شستشو؛ تضمین بالاترین راندمان واکنش‌های شیمیایی بدون آسیب به ساختار ظریف ممبران.

در علم شیمی، سرعت واکنش‌ها وابستگی شدیدی به دما دارد؛ به طوری که در بسیاری از واکنش‌ها با هر افزایش دما، سرعت واکنش تقریباً دو برابر می‌شود. در سیستم‌های ، انجام عملیات شستشو (CIP) با آب سرد (مخصوصاً در فصول سرد سال) عملاً بی‌فایده است و رسوبات سخت یا گرفتگی‌های بیولوژیکی را از بین نمی‌برد. هیترهای غوطه‌وری (Immersion Heaters) وظیفه دارند دمای محلول اسیدی یا قلیایی را به نقطه بهینه واکنش، یعنی بازه تا برسانند. با توجه به خورندگی شدید مواد شستشو، انتخاب متریال المنت و سیستم کنترل دمای آن، مرز بین یک شستشوی موفق و نابودی کامل سیستم است.

متریال ضد خوردگی (Corrosion-Resistant Material): استفاده از المنت‌های با روکش تفلون (PTFE) یا تیتانیوم گرید صنعتی، جهت مقاومت مطلق در برابر اسیدهای قوی (مثل ) و قلیاهای سوزآور (مثل ).

سنسور دمای یکپارچه (Integrated Temperature Sensor): مجهز به غلاف ترموول و سنسورهای دقیق (مانند ) برای مانیتورینگ لحظه‌ای و کنترل دقیق دما با خطای حداکثر .

طراحی چگالی توان پایین (Low Watt Density): توزیع حرارت در سطح وسیع‌تر المنت برای جلوگیری از سوختن موضعی مواد شیمیایی (Caramelization) و تخریب روکش تفلون.

⚠️ زنگ خطر؛ شستشوی سرد، اتلاف سرمایه است و شستشوی داغ، مرگ ممبران!

باور غلط رایج: «از یک المنت استیل معمولی آب‌گرم‌کن برای گرم کردن اسید استفاده کنیم، هزینه کمتری دارد.»

تشخیص مهندسی و اثر دومینو: اشتباه در انتخاب و کنترل هیتر ، فجایع زیر را رقم می‌زند:

ذوب شدن ممبران (Thermal Degradation): غشای پلی‌آمیدی ممبران‌های به شدت به دمای بالا حساس است. اگر ترموستات هیتر خراب شود و دمای محلول به بالای تا برسد، لایه فعال ممبران دچار دفرمگی و آسیب برگشت‌ناپذیر می‌شود. نتیجه؟ ممبران‌ها کاملاً نمک را از خود عبور می‌دهند و باید تعویض شوند.

خوردگی، اتصال کوتاه و برق‌گرفتگی: استفاده از المنت‌های استیل (حتی ) در اسید کلریدریک باعث خورده شدن سریع غلاف فلزی می‌شود. نفوذ اسید به داخل المنت، علاوه بر اتصال کوتاه و سوختن تجهیزات تابلو برق، خطر جدی برق‌گرفتگی کشنده برای اپراتور ایجاد می‌کند.

آتش‌سوزی و ذوب مخزن (Dry Running): روشن کردن هیتر در حالی که مخزن خالی است یا سطح آب پایین‌تر از المنت قرار دارد، در کمتر از چند دقیقه باعث ذوب شدن دیواره مخزن پلی‌اتیلنی و خطر آتش‌سوزی در موتورخانه می‌شود.

[دکمه‌های اقدام و تست سلامت - مرحله P (Prescription)]:

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

اینترلاک اجباری با لول‌سوئیچ (Level Switch Interlock): همیشه مدار فرمان هیتر را با یک سوئیچ کنترل سطح آب (شناور ضد اسید) سری کنید. هیتر فقط و فقط زمانی باید اجازه روشن شدن داشته باشد که کاملاً زیر آب غوطه‌ور است.

استفاده از سیستم کنترل دمای دوگانه (Dual Temp Control): برای امنیت صددرصدی، علاوه بر ترموستات اصلی که دما را روی تنظیم می‌کند، یک سوئیچ حد بالای دما (High-Limit Switch) روی تنظیم کنید تا در صورت خرابی ترموستات اول، برق سیستم را قطع کند.

بازرسی چشمی روکش: به صورت دوره‌ای روکش تفلون المنت را بررسی کنید. هرگونه خراشیدگی یا تغییر رنگ نشان‌دهنده پایان عمر روکش و خطر اتصال کوتاه است.

🌡️ دانلود جدول استاندارد دمای شستشوی انواع رسوبات (اسیدی/قلیایی) بر اساس برند ممبران

🛒 مشاهده مشخصات المنت‌های روکش تفلون و تیتانیوم (مخصوص CIP) + استعلام قیمت

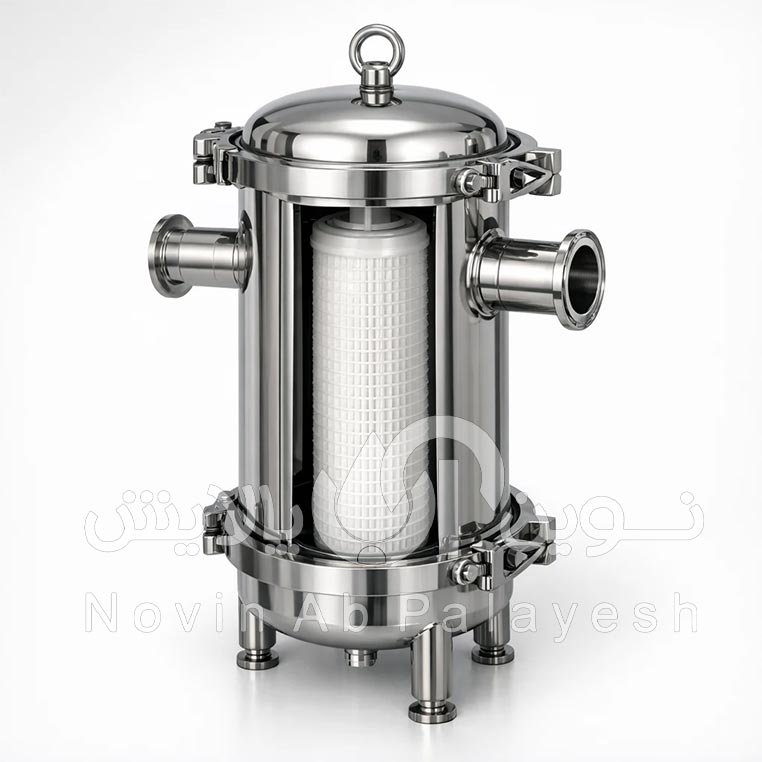

فیلتر میکرونی مسیر شستشو (CIP Security Filter)

تله‌ی مرگ رسوبات؛ نگهبان بی‌رحم مدار شستشو که اجازه نمی‌دهد ذرات جداشده، مجدداً به جان لایه‌های ظریف ممبران بیفتند.

فرآیند شستشوی شیمیایی () در سیستم‌های ، یک مدار بسته (Closed-Loop) است. مواد شیمیایی رسوبات، بیوفیلم‌ها و ذرات کلوئیدی را از سطح ممبران جدا کرده و وارد محلول در حال گردش می‌کنند. اگر این ذراتِ معلق فیلتر نشوند، پمپ آن‌ها را با فشار و سرعت بالا مجدداً به داخل پرشر وسل‌ها پمپاژ می‌کند. فیلترهای میکرونی مسیر شستشو (معمولاً از جنس پلی‌پروپیلن یا با دقت میکرون)، مجهز به هوزینگ‌های مقاوم در برابر اسید و قلیا (مانند ، یا ) هستند و وظیفه دارند این چرخه باطل را بشکنند و ذرات کنده شده را برای همیشه از سیستم خارج کنند.

دقت بهینه فیلتراسیون (Filtration Rating): استفاده از کارتریج‌های ملت‌بلون (Melt-Blown) با دقت تا میکرون برای ایجاد تعادل بین گیراندازی ذرات و جلوگیری از افت فشار شدید در مسیر پمپ.

مقاومت شیمیایی مطلق (Chemical Compatibility): متریال کارتریج و هوزینگ باید توانایی تحمل بازه وسیع (از در اسیدشویی تا در قلیاشویی) را در دمای بالا () داشته باشد.

ظرفیت بالای نگهداری خاک (Dirt Holding Capacity): استفاده از فیلترهای شیاردار یا جامبو برای به حداکثر رساندن سطح مقطع فیلتراسیون در زمان کوتاهِ عملیات .

⚠️ زنگ خطر؛ وقتی شستشوی سیستم، تبدیل به عملیات تخریب ممبران می‌شود!

باور غلط رایج: «در مدار شستشو نیازی به فیلتر نیست، چون آب ورودی قبلاً در پیش‌تصفیه فیلتر شده است!»

تشخیص مهندسی و اثر دومینو: حذف فیلتر میکرونی از مدار یا عدم تعویض به‌موقع آن، فجایع زیر را به بار می‌آورد:

پدیده سمباده‌کشی (Abrasive Damage): رسوبات سختی مانند کریستال‌های کربنات کلسیم، سولفات باریم یا سیلیکا پس از جدا شدن از ممبران، ساختاری به شدت برنده دارند. پمپاژ مجدد این ذرات با سرعت بالا، مانند کشیدن سمباده روی لایه حساس پلی‌آمید (Active Layer) ممبران است و باعث افت دائمی دفع نمک (Salt Rejection) می‌شود.

انسداد مجدد و توزیع آلودگی (Re-deposition): بدون فیلتر، شما صرفاً کثیفی‌ها را از ممبران مرحله اول (Stage 1) شسته و با فشار به عمق ممبران‌های مرحله دوم (Stage 2) تزریق می‌کنید!

آسیب به پروانه پمپ شستشو: چرخش ذرات درشت و سخت در مدار بسته، باعث سایش شدید پروانه و مکانیکال سیل پمپ شده و طول عمر آن را به شدت کاهش می‌دهد.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

نصب گیج فشار اختلاف (Differential Pressure): حتماً قبل و بعد از هوزینگ فیلتر ، پرشر گیج نصب کنید. در حین عملیات شستشو، اگر اختلاف فشار () از تا عبور کرد، پمپ را متوقف کرده و فیلترها را فورا تعویض کنید.

قانون طلایی تعویض: هرگز از فیلترهای استفاده شده در قبلی برای شستشوی جدید استفاده نکنید. کارتریج‌ها پس از تماس با مواد شیمیایی و جذب آلودگی، محل تجمع باکتری‌ها و تضعیف ساختاری می‌شوند. برای هر عملیات شستشو، فیلتر نو نصب کنید.

بررسی متریال هوزینگ: در صورت استفاده از اسید کلریدریک () برای شستشو، از هوزینگ‌های استیل (حتی ) استفاده نکنید، زیرا کلراید باعث خوردگی حفره‌ای (Pitting) در استیل می‌شود. هوزینگ‌های بهترین گزینه هستند.

📘 دانلود چک‌لیست گام‌به‌گام عملیات اصولی و الزامات مدار شستشو

🛒 خرید فیلترهای کارتریجی و هوزینگ‌های ضد اسید/قلیا (مخصوص سیستم CIP)

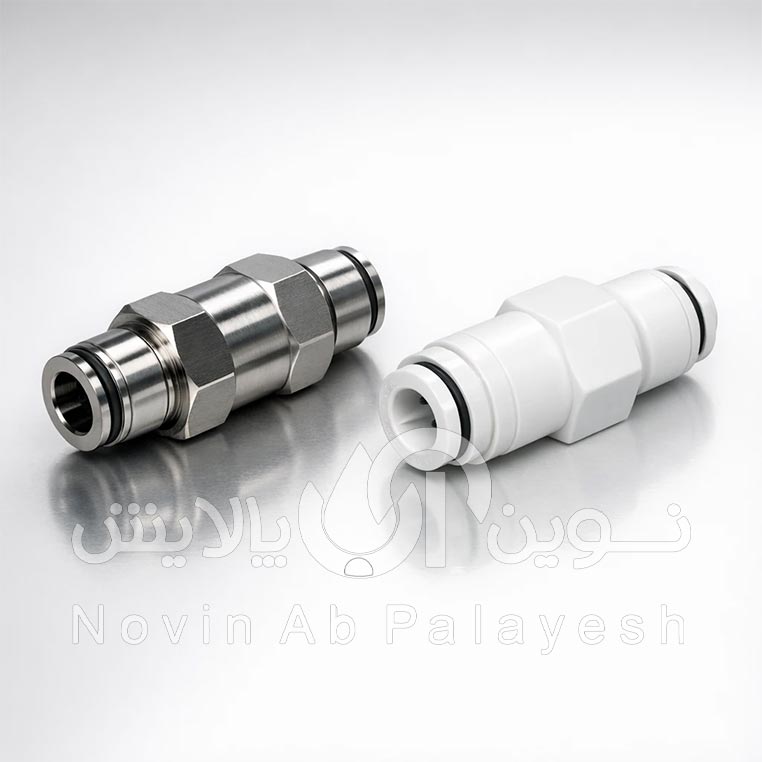

شیرهای یکطرفه (Check Valves - کنترل‌گرهای حیاتی فشار و جریان)

«دروازه‌بان یک‌طرفه سیستم ؛ سد نفوذناپذیر در برابر بازگشت جریان، و محافظ پنهان ممبران‌ها در برابر شوک‌های ویرانگر فشار.»

شیرهای یکطرفه (Check Valves) قطعاتی مکانیکی و خودکار هستند که تنها اجازه عبور سیال در یک جهت را می‌دهند و به محض افت فشار یا تلاش سیال برای بازگشت، مسیر را مسدود می‌کنند. در سیستم‌های اسمز معکوس صنعتی، این قطعات نقش حیاتیِ «حفاظت فیزیکی» را ایفا می‌کنند. شیرهای یکطرفه معمولاً در دو نقطه استراتژیک نصب می‌شوند: ۱. بلافاصله بعد از پمپ فشار طبقاتی (برای جلوگیری از برگشت آب پرفشار به مدار پیش‌تصفیه و پمپ) و ۲. در خط تولید یا Permeate (برای جلوگیری از ایجاد فشار معکوس روی ممبران‌ها). این شیرها بسته به فشار کاری و خورندگی سیال، در انواع فنردار (Spring-Loaded) یا لولایی (Swing)، با متریال‌های ، و یا ساخته شده و از اورینگ‌های مقاوم مانند یا بهره می‌برند.

فشار باز شدن (Cracking Pressure): طراحی دقیق فنر داخلی به گونه‌ای که با کمترین افت فشار (معمولاً بین تا ) مسیر جریان را باز کند تا راندمان پمپاژ کاهش نیابد.

مقاومت در برابر چکش آبی (Water Hammer Prevention): استفاده از مدل‌های فنردار (Non-Slam Check Valves) که با سرعت بالا بسته می‌شوند تا از ایجاد موج‌های مخرب فشاری در لوله‌ها هنگام خاموش شدن ناگهانی پمپ جلوگیری کنند.

تنوع متریال بر اساس خلوص و خورندگی: استفاده از استنلس استیل ۳۱۶ () برای خطوط فشار بالا (High-Pressure) و متریال پلیمری مانند یا برای خطوط مواد شیمیایی، و آب دریا ().

⚠️ زنگ خطر؛ وقتی یک فنر کوچک، کل سرمایه تصفیه‌خانه را نابود می‌کند!

باور غلط رایج: «خرابی شیر یکطرفه فقط باعث برگشت کمی آب می‌شود و مشکل جدی ایجاد نمی‌کند.»

تشخیص مهندسی و فاجعه پنهان: نشت کردن یا گیر کردن شیر یکطرفه در حالت باز، دو سناریوی مرگبار برای سیستم به همراه دارد:

پدیده تلسکوپی شدن و پارگی ممبران (Telescoping & Delamination): اگر شیر یکطرفه خط تولید (Permeate) خراب باشد، در زمان خاموشی دستگاه یا بک‌واش، فشار آب ذخیره شده در مخزن به سمت لوله مرکزی ممبران برمی‌گردد. از آنجا که ممبران‌ها به هیچ‌وجه تحمل فشار معکوس (Backpressure) (بیشتر از ) را ندارند، لایه‌های ظریف آن‌ها از هم باز شده (تلسکوپی شدن) و فوم‌های چسبی پاره می‌شوند. ممبران در کسری از ثانیه نابود خواهد شد!

انفجار خطوط پیش‌تصفیه (Low-Pressure Line Burst): اگر شیر یکطرفه بعد از پمپ طبقاتی (High-Pressure Pump) عمل نکند، فشار وحشتناک آبِ داخل پرشر وسل‌ها (مثلاً تا ) به سمت لوله‌های ضعیف پیش‌تصفیه و هوزینگ میکروفیلترها برمی‌گردد و باعث ترکیدگی لوله‌ها و آسیب شدید به پروانه پمپ فید می‌شود.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

بررسی جهت نصب (Flow Arrow Test): ساده‌ترین و در عین حال رایج‌ترین خطای انسانی، نصب برعکس شیر یکطرفه است. همیشه قبل از راه‌اندازی، فلشِ حک شده روی بدنه (Direction Indicator) را با جهت جریان چک کنید.

تست نشتی در حالت خاموشی (Static Leak Test): پس از خاموش کردن سیستم، فشار گیج‌های قبل از پمپ طبقاتی و خط تولید را چک کنید. اگر فشار به مرور بالا رفت، نشان‌دهنده فرسودگی لاستیک آب‌بند (Seat) یا شکستگی فنر داخل شیر یکطرفه است و قطعه باید فوراً تعویض یا سرویس شود.

انتخاب متریال هوشمندانه: برای خطوط (شستشوی شیمیایی) هرگز از شیر یکطرفه با قطعات داخلی برنجی یا استیل بی‌کیفیت استفاده نکنید؛ اسید به سرعت فنر را می‌خورد و شیر از کار می‌افتد. استفاده از شیرهای در این بخش‌ها الزامی است.

📘 دانلود راهنمای جلوگیری از پدیده چکش آبی و جانمایی صحیح شیرآلات در سیستم

🛒 مشاهده کاتالوگ و خرید شیرهای یکطرفه فشار بالا () و ضد اسید ()

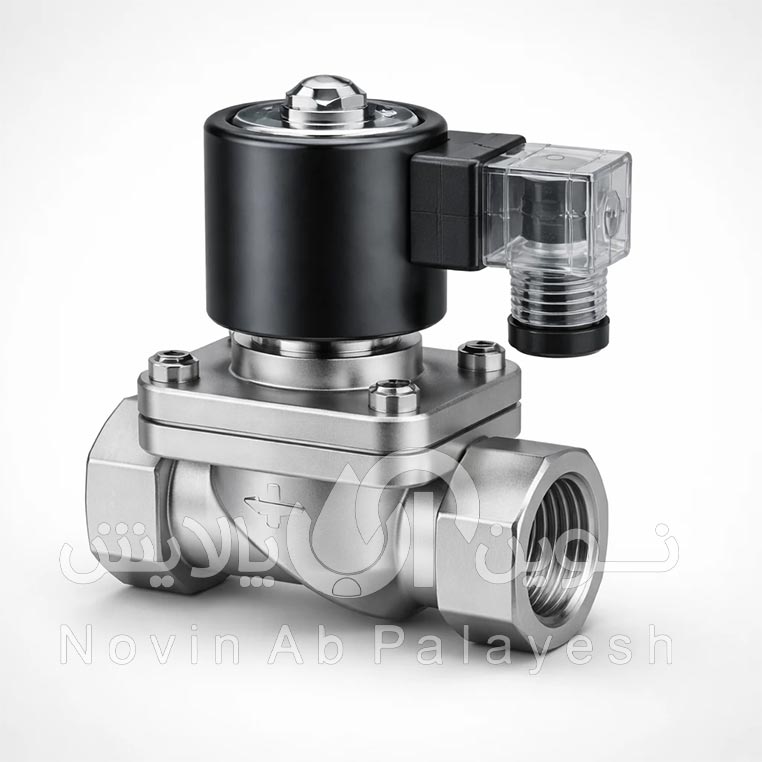

شیرهای برقی (Solenoid Valves - شیرهای ورودی، فلاشینگ اتوماتیک)

«بازوهای اجرایی هوشمند سیستم ؛ فرمان‌برداران بی‌نقص برای کنترل جریان ورودی و اجرای حیاتی‌ترین عملیات محافظتی (فلاشینگ اتوماتیک).»

شیرهای برقی (سولنوئید ولوها) تجهیزات الکترومکانیکی هستند که سیگنال‌های الکتریکی صادر شده از تابلو فرمان () را به حرکت مکانیکی برای باز و بسته کردن مسیر سیال تبدیل می‌کنند. در دستگاه‌های اسمز معکوس صنعتی، این شیرها در دو موقعیت بحرانی نصب می‌شوند: ۱. شیر برقی ورودی (Feed Valve): که مسیر آب خام را هنگام روشن شدن سیستم باز می‌کند. ۲. شیر برقی فلاشینگ (Auto-Flush Valve): که موازی با شیر تنظیم پساب نصب شده و هنگام خاموش شدن دستگاه باز می‌شود تا ممبران‌ها با دبی بالا و فشار پایین شستشو داده شوند. این شیرها عموماً از نوع “در حالت عادی بسته” () هستند و با بوبین‌های یا ، بدنه برنجی، استیل () یا پلیمری () و دیافراگم‌های مقاوم (یا ) به کار گرفته می‌شوند.

مکانیزم عملکرد (Direct vs. Pilot Operated): در سایزهای بزرگ، از مکانیزم پایلوت‌دار استفاده می‌شود که برای باز شدن کامل دیافراگم، به حداقل اختلاف فشار () نیاز دارند (معمولاً حدود ).

مشخصات بوبین (Coil Specifications): استفاده از کویل‌های کلاس حفاظتی با عایق حرارتی بالا (کلاس یا ) برای مقاومت در برابر کارکرد مداوم (Duty Cycle 100%).

متریال دیافراگم: انتخاب هوشمندانه متریال برای آب‌های دارای کلر و برای خطوط دارای مواد شیمیایی خورنده یا اسیدی.

⚠️ زنگ خطر؛ وقتی یک بوبین سوخته، ممبران‌ها را به گورستان رسوبات تبدیل می‌کند!

باور غلط رایج: «شیر برقی فلاشینگ یک آپشن غیرضروری است؛ خاموش کردن دستگاه به تنهایی کافی است!»

تشخیص مهندسی و اثر دومینو: خرابی شیرهای برقی صدمات خاموش اما ویرانگری به سیستم وارد می‌کند:

رسوب‌گذاری سریع ممبران در زمان خاموشی (Scaling during Shutdown): اگر شیر برقی فلاشینگ عمل نکند (سوختن بوبین یا گرفتگی مسیر)، آب با غلظت بالای نمک (Brine) در پرشر وسل‌ها باقی می‌ماند. با توقف جریان، این املاح بلافاصله روی لایه پلی‌آمید ممبران کریستالیزه شده و در استارت بعدی، ظرفیت تولید به شدت افت می‌کند.

نشتی پنهان و هدررفت آب (Weeping Valve): گیر کردن یک ذره کوچک شن یا براده زیر دیافراگم شیر برقی ورودی، باعث می‌شود شیر هرگز کاملاً بسته نشود. این موضوع منجر به عبور مداوم آب در زمان خاموشی دستگاه و هدررفت شدید منابع می‌شود.

سوختن بوبین (Coil Burnout): نوسانات ولتاژ، دمای بالای محیط، یا گیر کردن مکانیکی آرمیچر داخل شیر، باعث داغ شدن بیش از حد و ذوب شدن سیم‌پیچ بوبین می‌شود که می‌تواند به رله‌های تابلو برق نیز آسیب برساند.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

نصب استرینر (Y-Strainer): برای جلوگیری از پاره شدن یا گیر کردن دیافراگم، حتماً قبل از شیرهای برقی (مخصوصاً شیر ورودی)، یک فیلتر توری (استرینر) نصب کنید تا ذرات درشت را به دام بیندازد.

تست مغناطیسی بوبین (Screwdriver Test): در زمان فعال بودن سیستم، یک پیچ‌گوشتی را به قسمت بالایی بوبین نزدیک کنید. ایجاد میدان مغناطیسی قوی نشان‌دهنده سلامت الکتریکی کویل است. در غیر این صورت، فرمان یا خود بوبین باید چک شود.

برنامه‌نویسی صحیح فلاشینگ: در مدار فرمان ()، زمان‌بندی فلاشینگ اتوماتیک را به گونه‌ای تنظیم کنید که در هر بار استارت و استاپ دستگاه، شیر برقی فلاشینگ به مدت تا دقیقه باز شود تا آب غلیظ کاملاً از سیستم خارج گردد.

📘 دانلود راهنمای برنامه‌نویسی برای سیکل فلاشینگ اتوماتیک در دستگاه‌های

🛒 خرید شیرهای برقی پایلوت‌دار (برنجی/استیل) با بوبین‌های صنعتی

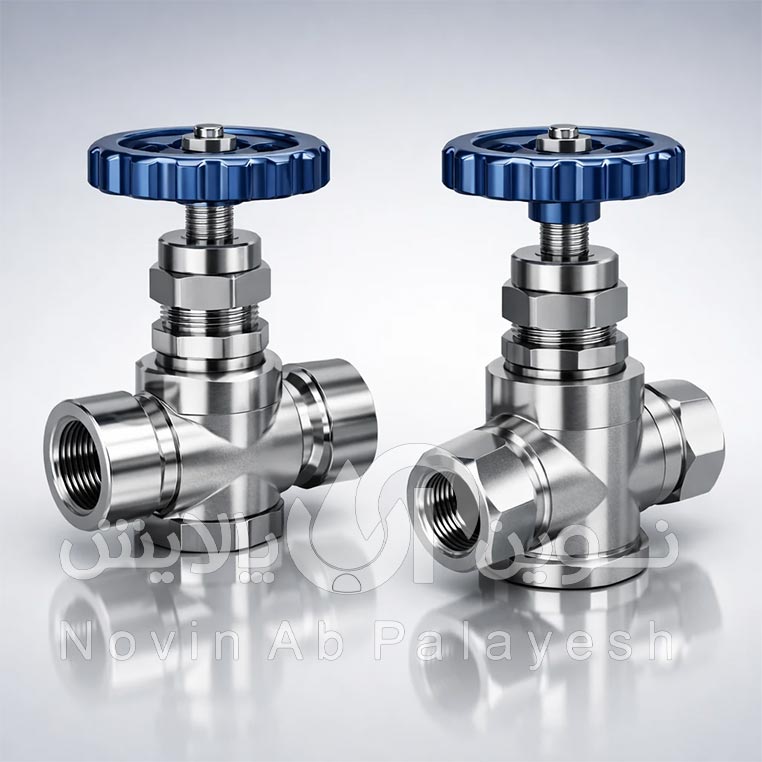

شیرهای تنظیم دقیق (Needle Valves / Globe Valves - تنظیم‌گر پساب و خروجی)

«فرمانده بی‌چون‌وچرای نرخ بازیابی ( سیستم ؛ ابزاری ظریف برای خلق تعادل مهندسی بین حداکثر تولید آب خالص و تضمین طول عمر ممبران‌ها.»

شیرهای سوزنی (Needle Valves) و شیرهای بشقابی/کروی (Globe Valves) تجهیزات مکانیکی تنظیم‌کننده‌ای هستند که برخلاف شیرهای قطع و وصل (مانند شیر گازی یا Ball Valve)، منحصراً برای “خفه کردن جریان” (Throttling) و تنظیم دقیق دبی و افت فشار طراحی شده‌اند. در دستگاه‌های اسمز معکوس، این شیرها در قلب کنترل هیدرولیکی سیستم قرار دارند و معمولاً در مسیر آب غلیظ (Reject/Concentrate) و مسیر بازیافت (Recycle) نصب می‌شوند. با تنگ کردن مسیر عبور سیال توسط سوزن یا پلاگ داخلی این شیرها، فشار اسمزی لازم در داخل پرشر وسل‌ها تأمین شده و درصد تولید آب شیرین () تعیین می‌گردد. به دلیل عبور سیال با املاح بسیار بالا (Brine) و سرعت زیاد، این شیرها معمولاً از آلیاژهای مقاوم مانند ، یا پلاستیک‌های فشرده مهندسی ساخته می‌شوند.

رزوه‌های میکرومتری (Micrometer Threading): طراحی استم (Stem) با رزوه‌های ریز برای تنظیم بسیار تدریجی و خطیِ جریان، بدون ایجاد شوک فشاری در سیستم.

مقاومت در برابر کاویتاسیون (Cavitation Resistance): طراحی آیرودینامیک گذرگاه داخلی (به ویژه در Globe Valves) برای به حداقل رساندن افت فشار موضعیِ مخرب و جلوگیری از پدیده حباب‌زایی (کاویتاسیون).

آب‌بندی در شرایط پرفشار (High-Pressure Sealing): استفاده از پکینگ‌های تفلونی () مرغوب برای جلوگیری از نشتی از ساقه شیر در فشارهای کاری بالا (از تا ).

⚠️ زنگ خطر؛ وقتی طمع برای تولید آب بیشتر، ممبران را خفه می‌کند!

باور غلط رایج: «برای اینکه آب تصفیه شده بیشتری داشته باشیم، فقط کافیست شیر پساب را بیشتر ببندیم!»

تشخیص مهندسی و اثرات مخرب: دستکاری غیرتخصصی این شیر، سیستم را به سمت دو فاجعه مهندسی سوق می‌دهد:

پدیده پلاریزاسیون غلظتی و رسوب مرگبار (Concentration Polarization & Scaling): بستن بیش از حد شیر پساب برای افزایش ریکاوری، باعث کاهش شدید سرعت «جریان روبنده» (Cross-flow Velocity) روی سطح ممبران می‌شود. در این حالت، املاح به جای دفع شدن، روی لایه پلی‌آمید تجمع کرده (پلاریزاسیون غلظتی) و با عبور از مرز اشباع، به سرعت کریستالیزه می‌شوند. این رسوب‌گذاری سخت، ممبران را در کمتر از چند هفته نابود می‌کند.

استفاده از شیر گازی (Ball Valve) به جای شیر سوزنی: یکی از مهلک‌ترین اشتباهات سازندگان غیرحرفه‌ای، استفاده از شیر گازی برای تنظیم جریان پساب است. شیرهای گازی برای تنظیم تدریجی طراحی نشده‌اند؛ باز نیمه‌کاره آن‌ها باعث ایجاد تلاطم شدید، سایش گوی فلزی، پدیده کاویتاسیون، بریدگی اورینگ‌ها و در نهایت لرزش شدید لوله‌ها و ناتوانی در تنظیم دقیق دبی می‌شود.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

تنظیم بر اساس فلومتر، نه حدس و گمان: هرگز شیر پساب را بدون نگاه کردن به فلومترهای تولید و پساب تنظیم نکنید. همیشه درصد ریکاوری مجاز (مثلاً تا برای آب لب‌شور) که توسط نرم‌افزارهای طراحی (مانند یا ) تعیین شده است را به عنوان خط قرمز در نظر بگیرید. فرمول محاسبه: .

قانون تغییرات تدریجی: تغییر وضعیت شیر تنظیم پساب باید بسیار کُند و میلی‌متری انجام شود. چرخش ناگهانی شیر باعث ایجاد شوک هیدرولیکی به ممبران و پرشر گیج‌ها می‌شود.

روان‌کاری دوره‌ای (Stem Lubrication): رزوه‌های ساقه شیر را به صورت دوره‌ای با گریس‌های مناسب روان‌کاری کنید تا از گیرپاژ کردن (Galling) فلز روی فلز در اثر محیط مرطوب و پرفشار جلوگیری شود.

📘 دانلود فایل اکسل محاسبه درصد ریکاوری () و حد مجاز غلظت در سیستم‌های

🛒 مشاهده کاتالوگ و خرید شیرهای سوزنی و گلوب () مخصوص فشار بالا

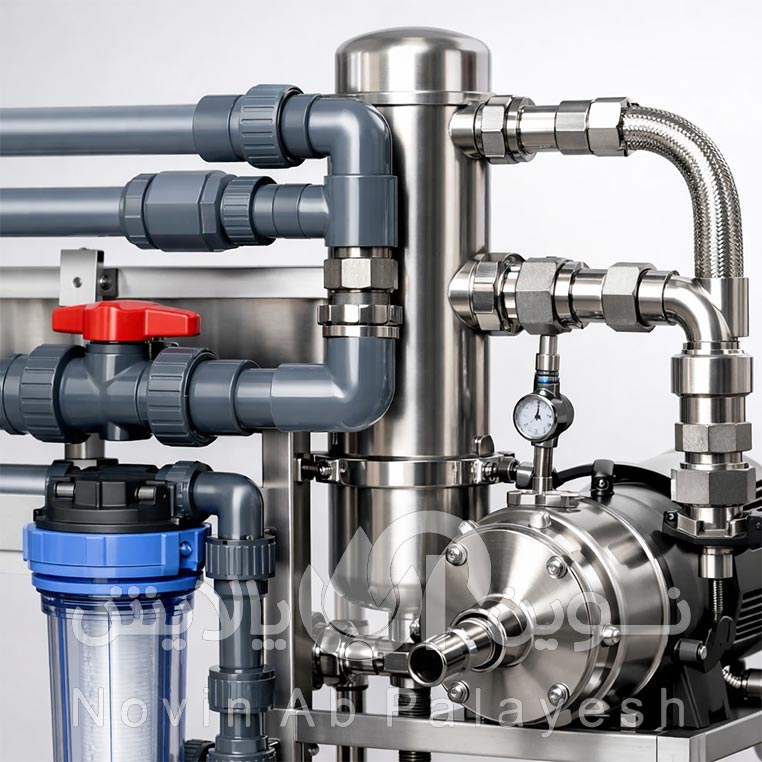

لوله‌ها و اتصالات (Pipes & Fittings - شریان‌های حیاتی سیستم RO)

(UPVC در بخش فشار پایین، استیل ۳۰۴/۳۱۶ یا شیلنگ‌های فشار قوی در بخش فشار بالا)

«شریان‌های حیاتی و اسکلت‌بندی سیستم ؛ مرز مهندسی‌شده و نفوذناپذیر بین آرامش بخش فشار پایین و طوفان در بخش فشار بالا.»

لوله‌ها و اتصالات در دستگاه تصفیه آب صنعتی () صرفاً مجاری عبور آب نیستند، بلکه سازه‌هایی تحت تنش هستند که باید در برابر فشارهای هیدرولیکی، خوردگی شیمیایی و ارتعاشات پمپ‌ها مقاومت کنند. طراحی پایپینگ (Piping) در این سیستم‌ها به دو ناحیه کاملاً مجزا تقسیم می‌شود:

۱. بخش فشار پایین (Low Pressure): شامل مسیرهای پیش‌تصفیه، ورود به پمپ و مدار شستشوی . در این بخش از لوله‌های (رده یا ) استفاده می‌شود که مقاومت بی‌نظیری در برابر مواد شیمیایی، اسیدها و قلیاها دارند و برخلاف فلزات، زنگ نمی‌زنند.

۲. بخش فشار بالا (High Pressure): شامل خروجی پمپ طبقاتی به سمت پرشر وسل‌ها و مسیر آب غلیظ (Reject). در این بخش به دلیل فشار کاری بین تا بیش از ، از لوله‌های استنلس استیل (معمولاً یا با رده ضخامتی یا ) با جوش آرگون، و یا شیلنگ‌های فشار قوی با بافت فولادی (Wire Braided) استفاده می‌شود.

[بخش ویژگی‌های فنی - با بولت‌پوینت‌های مهندسی]:

مقاومت شیمیایی مطلق (): عدم آزاد کردن مواد سمی (Food Grade) و پایداری کامل در برابر کلر و مواد شوینده مدار .

تحمل تنش و خوردگی (): استفاده از استیل (حاوی مولیبدن) برای مقاومت در برابر خوردگی حفره‌ای (Pitting Corrosion) در آب‌های با کلراید بالا.

انعطاف‌پذیری و دفع ارتعاش (شیلنگ‌های فشار قوی): استفاده از شیلنگ‌های منعطف در ورودی و خروجی پمپ‌های طبقاتی برای جلوگیری از انتقال لرزش و تنش مکانیکی پمپ به پرشر وسل‌ها.

⚠️ زنگ خطر؛ وقتی انتخاب اشتباه لوله، به بمب ساعتی در سیستم تبدیل می‌شود!

باور غلط رایج: «لوله پلیکا (PVC معمولی) فرقی با UPVC ندارد / برای آب شور هم می‌شود از استیل ۳۰۴ ارزان‌تر استفاده کرد!»

تشخیص مهندسی و اثرات مخرب: غفلت در پایپینگ سیستم عواقب فاجعه‌باری دارد:

انفجار اتصالات (Blowout): استفاده از چسب‌های بی‌کیفیت یا عدم استفاده از پرایمر (Primer) قبل از چسب‌کاری، باعث می‌شود اتصال در اثر پدیده ضربه قوچ (Water Hammer) از هم باز شده و آبگرفتگی کامل تابلو برق و الکتروموتورها رخ دهد.

خوردگی حفره‌ای استیل ۳۰۴ در آب شور: اگر آب ورودی بالا باشد (مخصوصاً آب دریا یا چاه‌های شور)، یون کلراید به سرعت لایه پسیو استیل را از بین می‌برد. نتیجه آن، ایجاد سوراخ‌های سوزنی، نشتی پرفشار آب به بیرون و در نهایت پارگی ناگهانی خطوط تحت فشار است.

جدا شدن پرس شیلنگ‌های فشار بالا: استفاده از شیلنگ‌های هیدرولیک صنعتی نامناسب به جای شیلنگ‌های گرید آب، باعث زنگ‌زدگی سرشیلنگی‌ها و در رفتن آن‌ها تحت فشار بالای پمپ طبقاتی می‌شود که خطرات جانی و مالی شدیدی به همراه دارد.

🔍 راهنمای تست سلامت و نگهداری (Troubleshooting):

رعایت زمان کیورینگ (Curing Time) در : پس از چسب‌کاری لوله‌های ، به هیچ وجه تا ۲۴ ساعت سیستم را تحت فشار قرار ندهید تا حلال به طور کامل تبخیر شده و پیوند مولکولی (Cold Welding) تکمیل شود.

انتخاب متریال بر اساس آنالیز آب: برای آب‌های با کلراید بیش از ، هرگز از استفاده نکنید. الزاماً باید به سراغ ، داپلکس (Duplex) یا لوله‌های فشار قوی فایبرگلاس () بروید.

محاسبه سرعت خطی سیال (): سایز لوله‌ها نباید چشمی انتخاب شود. سرعت آب در لوله‌ها باید طبق فرمول در محدوده استاندارد (تا متر بر ثانیه برای مکش پمپ و تا متر بر ثانیه برای دهش) باشد. سرعت بالا باعث پدیده کاویتاسیون و سایش داخلی لوله‌ها می‌شود.

نصب ساپورت و لرزه‌گیر: تمامی خطوط لوله، به ویژه لوله‌های استیل سنگین، باید دارای ساپورت‌های استاندارد با روکش لاستیکی (Rubber Lined Clamps) باشند تا ارتعاشات باعث شکستگی جوش‌ها نشود.

📘 دانلود فایل اکسل محاسبه سایز لوله‌های و بر اساس دبی و سرعت مجاز ()

🛒 مشاهده کاتالوگ و خرید لوله‌ها و اتصالات و شیلنگ‌های فشار قوی

کالبدشکافی یک فاجعه مهندسی؛ عواقب جبران‌ناپذیر غفلت از سرویس دوره‌ای سیستم شستشوی () در دستگاه‌های تصفیه آب صنعتی () و پروتکل‌های درمان

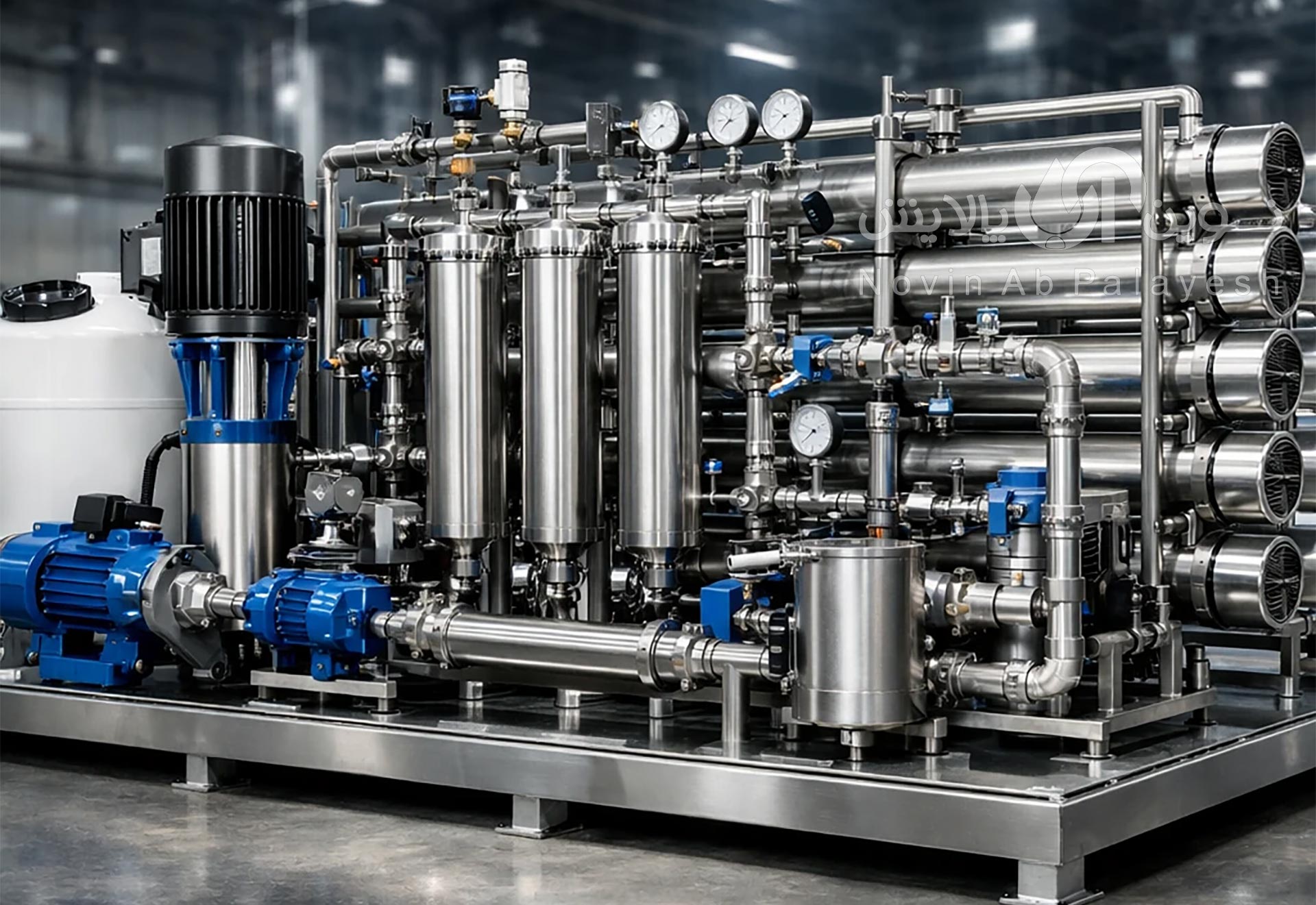

مقدمه: سیستم (Clean-In-Place) یا شستشوی در محل، حکم بیمارستان و سیستم ایمنی را برای دستگاه تصفیه آب صنعتی (اسمز معکوس یا ) دارد. ممبران‌های به عنوان قلب تپنده سیستم، به مرور زمان دچار گرفتگی (Fouling) و رسوب‌گذاری (Scaling) می‌شوند. سیستم طراحی شده است تا با تزریق مواد شیمیایی خاص در شرایط کنترل‌شده (دبی، فشار و دمای مشخص)، این رسوبات را دفع کرده و جان دوباره‌ای به ممبران‌ها ببخشد.

اما چه اتفاقی می‌افتد اگر خودِ «بیمارستان» دچار عفونت و خرابی شود؟ غفلت از سرویس دوره‌ای تجهیزات بلوک ۶ (سیستم شستشو)، نه تنها فرآیند احیای ممبران‌ها را مختل می‌کند، بلکه می‌تواند باعث تخریب فیزیکی و شیمیایی برگشت‌ناپذیر در کل سایت تصفیه آب شود. در این مقاله جامع، بر اساس الگوریتم مهندسی IAP (اطلاعات، درد/تشخیص، راهکار)، به بررسی تجهیزات سیستم ، عواقب مرگبار عدم نگهداری آن‌ها و پروتکل‌های درمانی می‌پردازیم.

۱. پمپ شستشو (CIP Pump): شریان‌سازی که می‌تواند به قاتل خاموش تبدیل شود

اطلاعات (Information):

پمپ وظیفه دارد محلول‌های شیمیایی (اسیدهای ضعیف با و قلیای قوی با ) را با دبی بالا و فشار پایین (معمولاً بین تا ) در مدار بسته به گردش درآورد. متریال این پمپ (معمولاً یا پلیمرهای ضد اسید) و نوع سیل مکانیکی آن (یا ) برای مقاومت شیمیایی بالا انتخاب می‌شوند.

درد و عواقب عدم سرویس (Agitation/Pain):

اگر این پمپ پس از هر بار عملیات شستشو با آب شیرین فلاشینگ (Flushing) نشود و سرویس دوره‌ای روی آن صورت نگیرد، فجایع زیر رخ می‌دهد:

• خوردگی تدریجی و انهدام سیل مکانیکی: ماندگاری اسید یا قلیا در محفظه حلزونی پمپ باعث کریستاله شدن مواد و تخریب سطوح صیقلی سیل مکانیکی می‌شود. با شروع به کار مجدد پمپ، این کریستال‌ها مانند سمباده عمل کرده و باعث نشتی شدید مواد شیمیایی خطرناک به بیرون می‌شوند.

• کاویتاسیون شیمیایی: در صورت گرفتگی مسیر مکش (به دلیل رسوبات داخل مخزن)، پمپ دچار افت شده و حباب‌های بخار تشکیل می‌شود. ترکیدن این حباب‌ها روی پروانه پمپ () باعث کنده شدن ذرات فلز و تزریق این براده‌ها به داخل ممبران‌ها می‌شود که پارگی لایه پلی‌آمید را در پی دارد.

• خطای دبی و فشار: افت راندمان پمپ باعث می‌شود دبی لازم برای ایجاد تلاطم (Turbulence) روی سطح ممبران تامین نشود. در نتیجه، مواد شوینده به جای شستشو، صرفاً روی رسوبات می‌نشینند و حتی باعث فشرده‌تر شدن لایه رسوب (Cake Layer) می‌شوند.

راهکار و درمان (Prescription):

• فلاشینگ اجباری: پس از هر عملیات ، پمپ و کل مدار باید حداقل به مدت ۱۵ دقیقه با آب تصفیه شده (Permeate) با کیفیت بالا شستشو داده شوند تا بقایای مواد شیمیایی تخلیه گردد.

• کنترل نقطه کارکرد: همواره دبی و فشار پمپ را روی منحنی عملکرد () کنترل کنید تا از تامین دبی استاندارد (مثلاً برای هر پرشر وسل ۸ اینچ) اطمینان حاصل شود.

۲. مخزن مواد شیمیایی (Polyethylene CIP Tank): رآکتوری که نباید آلوده شود

اطلاعات (Information):

مخزن محل ذخیره، اختلاط و واکنش مواد شیمیایی شوینده است. این مخازن معمولاً از پلی‌اتیلن با چگالی بالا () ساخته شده و دارای کف شیب‌دار یا قیفی برای تخلیه کامل (Drain) هستند.

درد و عواقب عدم سرویس (Agitation/Pain):

نادیده گرفتن نظافت و سرویس مخزن نتایج هولناکی دارد:

• آلودگی متقاطع (Cross-Contamination): فرض کنید امروز شستشوی اسیدی انجام داده‌اید و مخزن کاملاً تخلیه و تمیز نشده است. ماه آینده برای شستشوی قلیایی اقدام می‌کنید. ترکیب بقایای اسید با قلیای جدید، باعث واکنش خنثی‌سازی (Neutralization) موضعی، تولید حرارت ناگهانی، و از بین رفتن اثر شیمیایی ماده شوینده می‌شود.

• ورود لجن و بیوفیلم به سیستم: راکد ماندن آب در مخزن بدون درپوش، آن را به محیطی ایده‌آل برای رشد جلبک و باکتری تبدیل می‌کند. هنگام شستشو، این بیوفیلم‌ها مستقیماً وارد ممبران شده و گرفتگی بیولوژیکی (Biofouling) مرگباری ایجاد می‌کنند.

• پدیده گردابه (Vortexing): عدم بازرسی کف مخزن و خرابی ورق‌های ضد گردابه (Vortex Breakers) باعث مکش هوا توسط پمپ می‌شود. ورود هوا به داخل ممبران‌ها باعث پدیده تله هوا (Air Trap) و خشک شدن موضعی ممبران می‌شود که عملکرد آن را به شدت کاهش می‌دهد.

راهکار و درمان (Prescription):

• قانون سه بار شستشو (Triple Rinse): مخزن باید پس از هر بار استفاده، سه بار با آب تصفیه شده پر و کاملاً تخلیه شود.

• بازرسی چشمی: دیواره‌ها و کف مخزن باید به صورت دوره‌ای با چراغ قوه بازرسی شوند تا هیچ‌گونه رسوب، لجن یا تغییر شکل حرارتی (به دلیل هیتر) وجود نداشته باشد.

۳. المنت گرمایشی (CIP Tank Heater): کاتالیزوری که ممبران را ذوب می‌کند

اطلاعات (Information):

واکنش‌های شیمیایی در دماهای بالاتر سریع‌تر و موثرتر انجام می‌شوند. هیتر مخزن برای افزایش دمای محلول شستشو به محدوده بهینه (معمولاً تا ) استفاده می‌شود.

درد و عواقب عدم سرویس (Agitation/Pain):

هیترها یکی از خطرناک‌ترین اجزای سیستم هستند اگر به حال خود رها شوند:

• شوک حرارتی و تخریب ممبران: اگر ترموستات یا سنسور کنترل دمای هیتر (به دلیل رسوب‌گرفتگی یا خرابی الکترونیکی) کالیبره نباشد، ممکن است دمای محلول از مرز بحرانی عبور کند. لایه نازک و حساس پلی‌آمید در ممبران‌های در دماهای بالاتر از دچار تغییر شکل ساختاری (Deformation) شده و کاملاً از بین می‌رود. نتیجه این امر، عبور کامل املاح و افت شدید کیفیت آب (افزایش ناگهانی ) است.

• آتش‌سوزی و خطر جانی: اگر سنسور سطح مایع (Level Switch) مخزن خراب باشد و هیتر در حالت خشک (بدون آب) روشن شود، روکش تفلونی آن ذوب شده و خطر برق‌گرفتگی در کل شاسی دستگاه و آتش‌سوزی در مخزن پلاستیکی رخ می‌دهد.

راهکار و درمان (Prescription):

• کالیبراسیون و سیستم ایمنی مضاعف: هرگز به یک ترموستات اکتفا نکنید. استفاده از یک سیستم کنترل دمای دوگانه (ترموستات عملیاتی + سوئیچ قطع‌کننده حد بالا یا High Limit Switch) الزامی است.

• اینترلاک سخت‌افزاری: مدار فرمان هیتر باید با سنسور سطح (Level Switch) اینترلاک (Interlock) داشته باشد تا در صورت پایین بودن سطح آب، به هیچ وجه روشن نشود.

۴. فیلتر میکرونی مسیر شستشو (CIP Security Filter): تله‌ای برای جلوگیری از سمباده‌کشی

اطلاعات (Information):

هنگامی که مواد شیمیایی رسوبات را از سطح ممبران جدا می‌کنند، این رسوبات در مدار بسته به مخزن برمی‌گردند. فیلتر میکرونی (معمولاً ۵ میکرون) در مسیر برگشت یا رفت تعبیه می‌شود تا این ذرات معلق را به دام بیندازد.

درد و عواقب عدم سرویس (Agitation/Pain):

غفلت از این فیلتر به ظاهر ساده، زحمات شما را بر باد می‌دهد:

• پدیده سمباده‌کشی (Abrasive Damage): اگر فیلتر کارتریج تعویض نشود یا اپراتور برای افزایش دبی، فیلتر را بای‌پس (Bypass) کند، کریستال‌های سخت رسوب (مانند کربنات کلسیم یا سیلیکا) مجدداً توسط پمپ به داخل ممبران‌ها پمپاژ می‌شوند. این ذرات سخت با سرعت بالا از روی سطح ممبران عبور کرده و مانند سمباده، لایه فعال ممبران را خراش می‌دهند.

• افت فشار در مدار شستشو: کثیف بودن بیش از حد فیلتر باعث افزایش اختلاف فشار () در مدار می‌شود. این افت فشار دبی شستشو را کاهش داده و فرآیند احیای ممبران را ناقص می‌گذارد.

راهکار و درمان (Prescription):

• تعویض بی‌قید و شرط: فیلتر کارتریج‌های مدار قابل شستشو نیستند. برای هر عملیات جدید (چه اسیدی و چه قلیایی)، باید از کارتریج‌های کاملاً نو استفاده شود.

• پایش اختلاف فشار: نصب دو عدد پرشر گیج (قبل و بعد از هوزینگ فیلتر) برای پایش مداوم در حین عملیات شستشو الزامی است.

۵. شیرهای یکطرفه و اتصالات (Check Valves & Fittings): دروازه‌بانان مرز فشار

اطلاعات (Information):

شیرهای یکطرفه در نقاط تلاقی مسیر با خطوط اصلی (پرمیت و ریجکت) نصب می‌شوند تا جهت جریان را کنترل کرده و از ترکیب شدن مواد شیمیایی با آب تولیدی جلوگیری کنند.

درد و عواقب عدم سرویس (Agitation/Pain):

خرابی این قطعات مکانیکی مستقیماً ایمنی سیستم را تهدید می‌کند:

• تلسکوپی شدن ممبران (Telescoping): اگر شیر یکطرفه مسیر پرمیت نشتی داشته باشد، در هنگام شستشو ممکن است فشار معکوس (Backpressure) به سمت لوله مرکزی ممبران (Permeate Tube) وارد شود. از آنجا که ممبران‌ها تحمل فشار معکوس بیش از را ندارند، لایه‌های آن‌ها از هم باز شده (تلسکوپی شدن) و ممبران برای همیشه نابود می‌شود.

• آلودگی خطوط آب محصول: نشتی شیرهای ایزولاسیون باعث می‌شود محلول‌های شیمیایی وارد مخازن آب محصول (Permeate Tanks) شوند که می‌تواند منجر به آلودگی شیمیایی خطوط تولید (مثلاً در صنایع دارویی یا غذایی) و خسارات جبران‌ناپذیر کیفی شود.

راهکار و درمان (Prescription):

• تست نشتی استاتیک (Static Leak Test): قبل از شروع هر عملیات ، شیرهای یکطرفه و شیرهای توپی (Ball Valves) ایزوله کننده باید از نظر عدم نشتی (Seat Leakage) تست شوند.

• استفاده از متریال مقاوم: قطعات داخلی شیرهای یکطرفه در این بخش باید از متریال مقاوم به مواد شیمیایی (مانند اورینگ‌های یا فنرهای تیتانیوم/) ساخته شده باشند.

نتیجه‌گیری:

سیستم شستشوی در دستگاه‌های یک سیستم فرعی نیست، بلکه ضامن بقا و طول عمر سرمایه اصلی شما (ممبران‌ها) است. غفلت از سرویس دوره‌ای، کالیبراسیون سنسورها، و نظافت تجهیزات بلوک ۶، به معنای تبدیل کردن فرآیند احیا به فرآیند تخریب است. با پیاده‌سازی چک‌لیست‌های نگهداری پیشگیرانه (PM) و آموزش مستمر اپراتورها، می‌توان از بروز فجایع مکانیکی و شیمیایی جلوگیری کرد و راندمان اقتصادی واحد تصفیه آب را به حداکثر رساند.
